Стержневые ящики для литейного производства — изготовление на заказ

Что такое стержневой ящик и для чего он нужен

Стержневые ящики — литейная оснастка для формовки песчаного стержня методом холодно твердеющих смесей (ХТС) или ручной формовки в землю. НижТочПро изготавливает стержневые ящики в Нижнем Новгороде под конкретную отливку: по чертежу заказчика или по уже готовой модели, которую нужно точно спозиционировать в новой оснастке. Ящик — как правило разъёмный: две половины (верхняя и нижняя) должны совпасть по замку так, чтобы формообразующая поверхность песчаного стержня получилась цельной, без смещения на стыке.

Что мы изготавливаем

  • Разъёмные стержневые ящики — две половины, соединённые петлёй-шарниром или стянутые боковыми быстросъёмными защёлками-эксцентриками, для многократной сборки/разборки на производстве
  • Ящики под готовую модель заказчика — модель уже изготовлена и окрашена, задача НижТочПро — точно спозиционировать её в ложементе ящика, чтобы верхний и нижний стержень совпали по формообразующей поверхности
  • Крупногабаритные ящики с цапфой — на боковой стенке закрепляется поворотная ось (цапфа), позволяющая переворачивать тяжёлый заполненный песком ящик при вытряхивании готового стержня
  • Комплекты для серийных изделий — например, стержневые ящики для отливки патрубков с фланцем или криволинейных трубных элементов, где нужно несколько одинаковых полостей
  • Ящики с формообразующей вставкой из модельного пластика — корпус из фанеры ФСФ, а рабочая часть, которая формирует поверхность стержня, фрезеруется отдельно из более твёрдого и стабильного модельного пластика и устанавливается в ящик
  • Ящики с элементами прибыли — при необходимости на готовый стержневой ящик устанавливаются элементы литниково-питающей системы, отпечатанные на 3D-принтере

Примеры выполненных работ

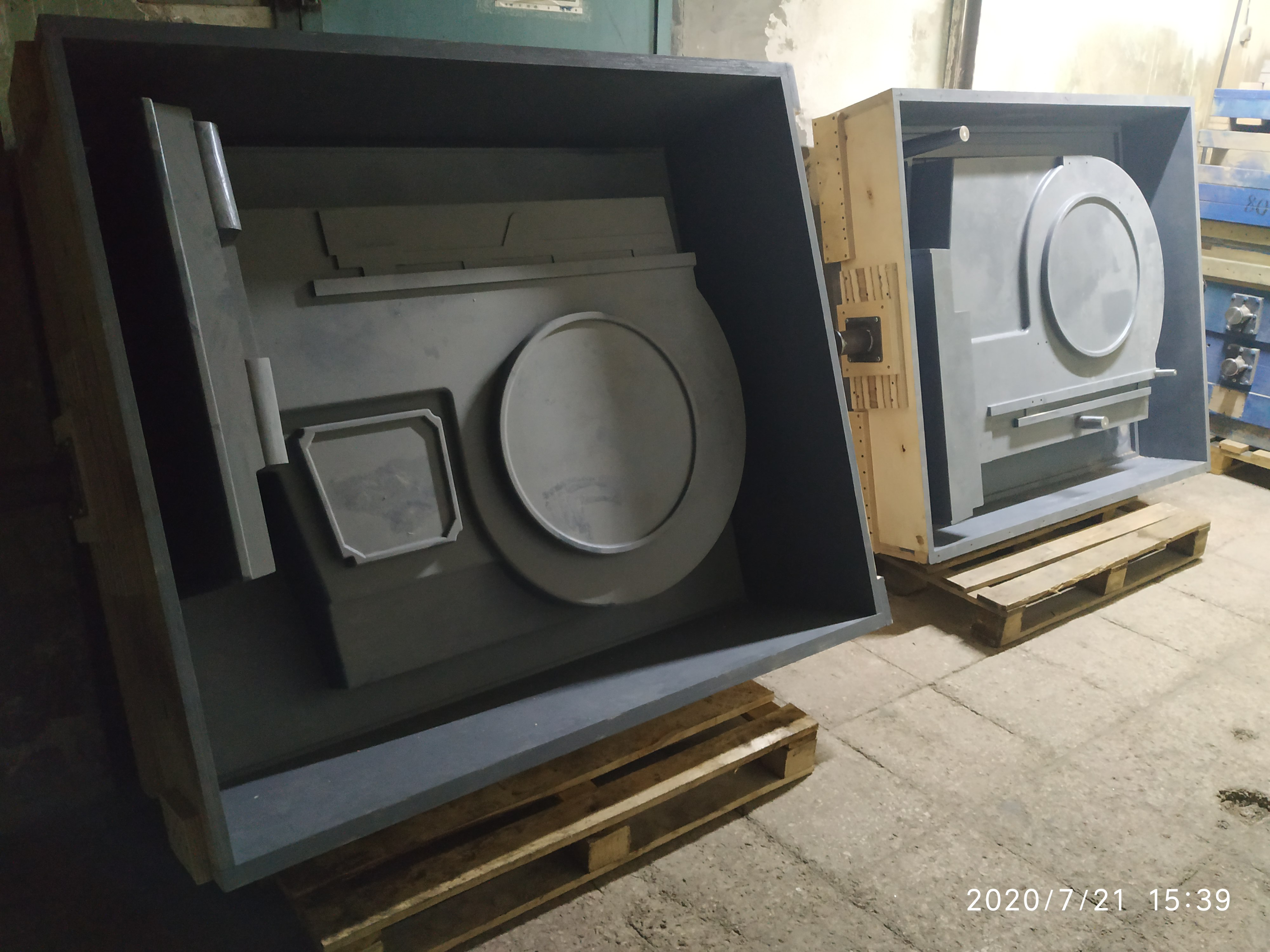

Окрашенные стержневые ящики уложены в транспортировочные ящики Окрашенные стержневые ящики для формовки песчаных стержней уложены на бок в деревянные транспортировочные ящики — готовы к отгрузке.

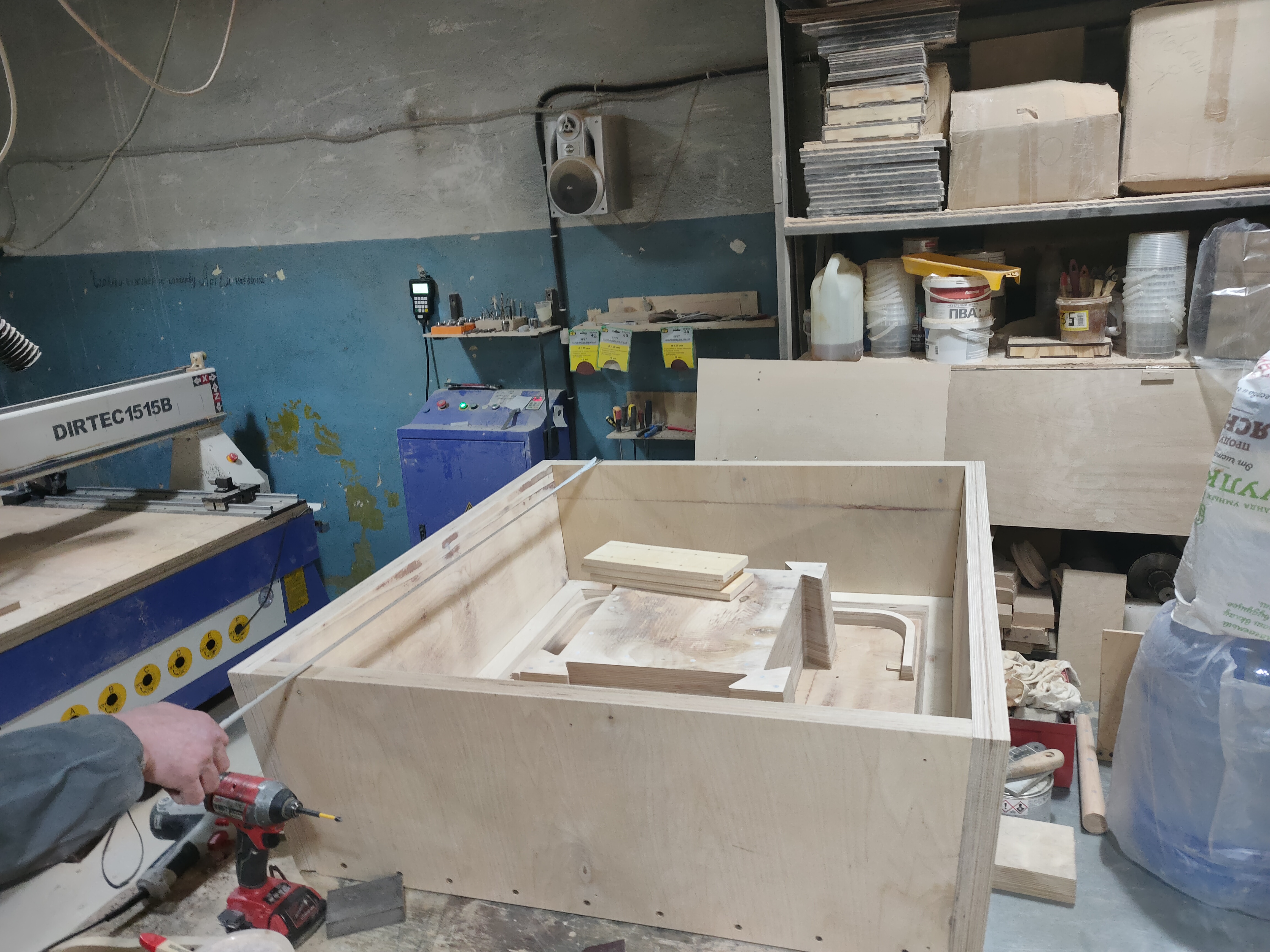

Ручная сборка стержневого ящика из фанеры ФСФ Ручная сборка стержневого ящика из фрезерованных на ЧПУ панелей фанеры ФСФ — угловое соединение скручивается шуруповёртом.

Стержневой ящик с готовой моделью заказчика Стержневой ящик из фанеры с точно спозиционированной готовой моделью заказчика — для изготовления песчаного стержня.

Разъёмный стержневой ящик со спиралевидной полостью Разъёмный стержневой ящик со спиралевидной полостью и посадочными штырями — окрашен в серо-голубой цвет.

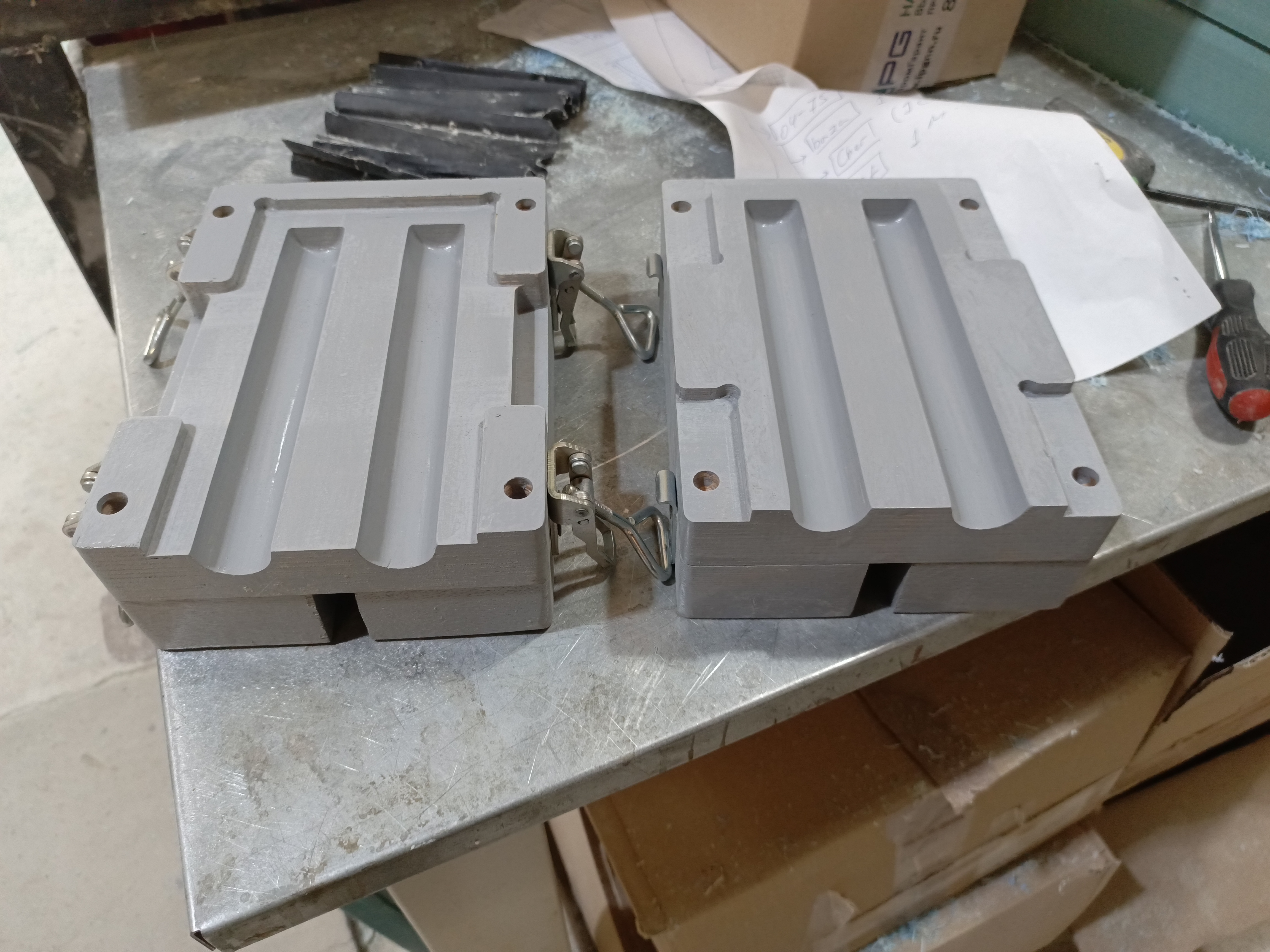

Разъёмный стержневой ящик на быстросъёмных защёлках Разъёмный стержневой ящик с двумя параллельными овальными каналами, закрытый на боковые защёлки.

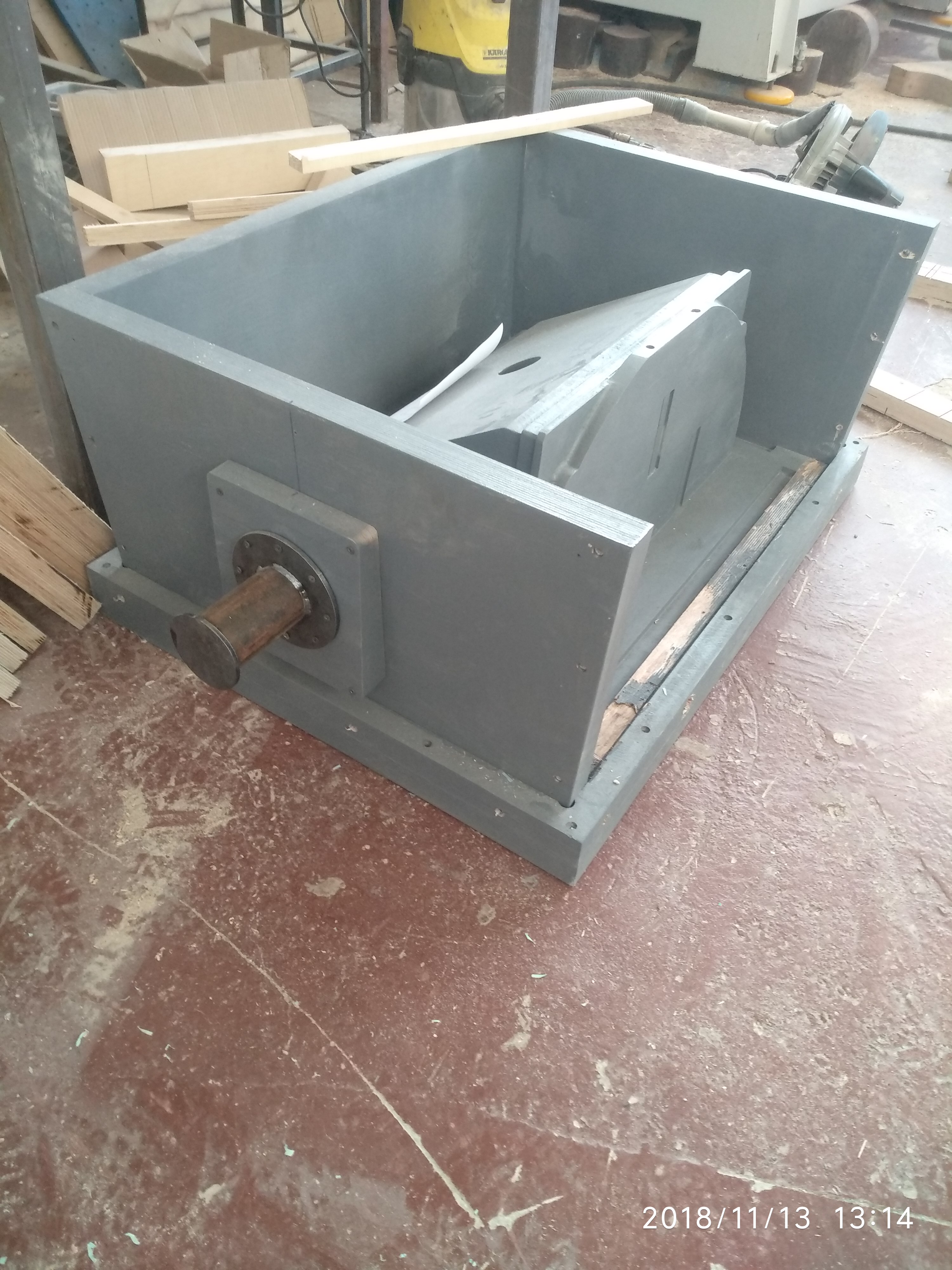

Стержневой ящик с цапфой для переворачивания Стержневой ящик из фанеры с цапфой сбоку — для переворачивания тяжёлого ящика с песком при вытряхивании.

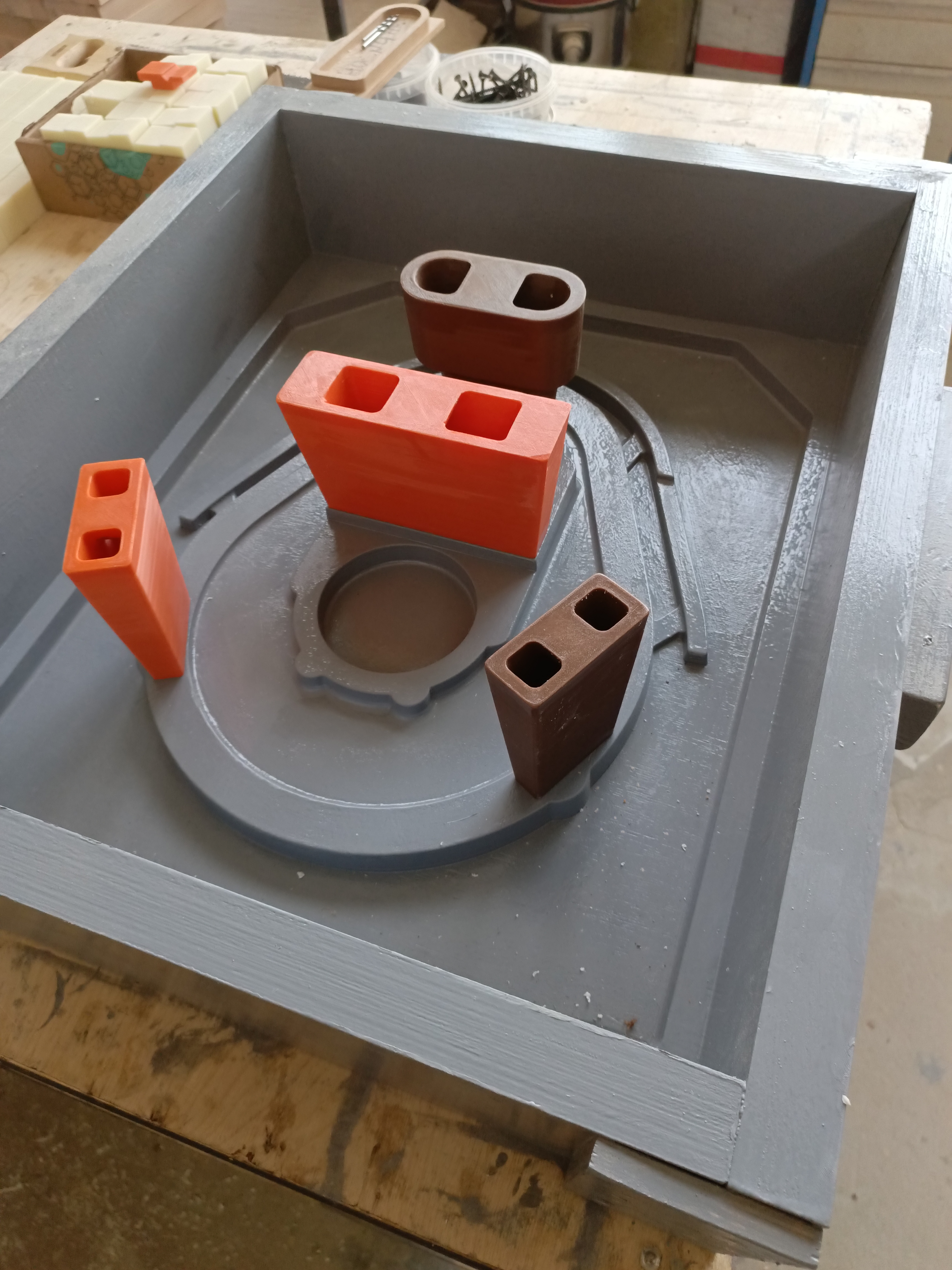

Стержневой ящик с элементами прибыли на 3D-печати Стержневой ящик из фанеры ФСФ, окрашенный нитрокраской, с четырьмя элементами прибыли, отпечатанными на 3D-принтере.

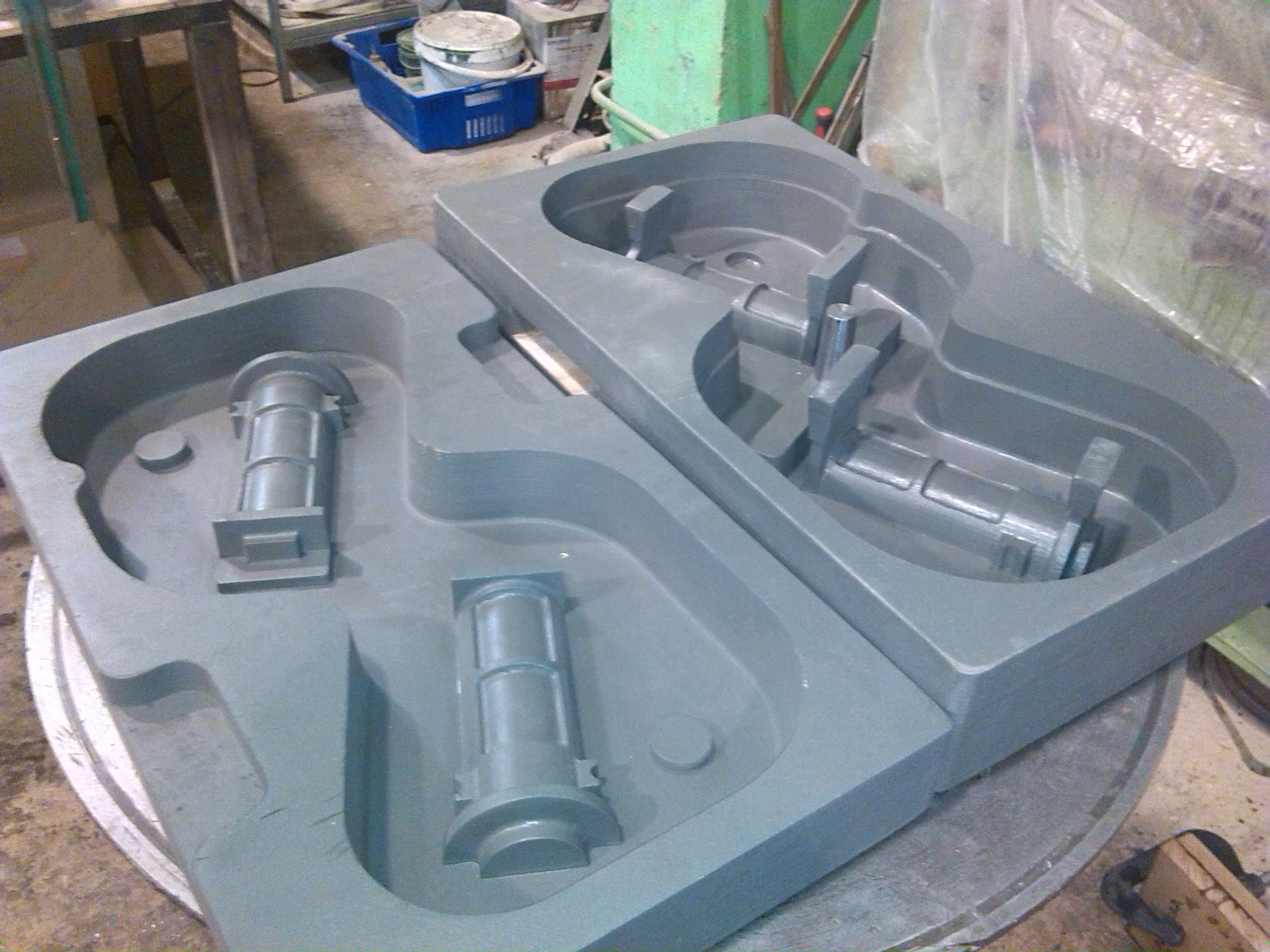

Комплект стержневых ящиков для патрубков с фланцем Два комплекта окрашенных стержневых ящиков с цилиндрическими полостями для отливки патрубков с фланцем.

Материалы

Фанера ФСФ — основной материал корпуса стержневого ящика. Многослойная, фрезеруется на ЧПУ-станке, хорошо держит геометрию полости при многократной формовке.

МДФ — альтернатива фанере для корпуса ящика, более однородная структура среза, используется там, где важна чистота стенок полости.

Модельный пластик — формообразующая рабочая часть, если требуется более точная и износостойкая поверхность, чем даёт дерево. Фрезеруется отдельно и устанавливается в корпус ящика.

Покрытие. Готовый стержневой ящик красят — обычно нитрокраской в серый, серо-голубой или тёмно-серый цвет — чтобы защитить рабочую полость и продлить срок службы при многократном использовании. Рабочую полость дополнительно покрывают серебрянкой — она работает как антипригарное покрытие: песчаный стержень не прилипает к оснастке при извлечении.

Как мы работаем

  1. Чертёж или образец. Получаем чертёж стержня или готовую модель — заказчик привозит уже изготовленную и окрашенную модель, если стержневой ящик делается под неё.
  2. Фрезеровка на ЧПУ. Корпус ящика фрезеруется из фанеры ФСФ или МДФ; при необходимости отдельно фрезеруется формообразующая вставка из модельного пластика.
  3. Позиционирование. Модель точно устанавливается в ложементе ящика — это определяет, совпадёт ли формообразующая поверхность верхнего и нижнего стержня по замку.
  4. Ручная сборка и подгонка. Панели скрепляются, вставки подгоняются вручную по месту, штифты и деревянные нагели фиксируют детали друг относительно друга.
  5. Замки и защёлки. На разъёмный ящик устанавливаются петля-шарнир или боковые быстросъёмные защёлки-эксцентрики — для удобной сборки/разборки на производстве.
  6. Окраска. Ящик красят нитрокраской, рабочую полость при необходимости — серебрянкой.
  7. Дополнительно — цапфа. Для крупногабаритных ящиков на боковую стенку устанавливается поворотная цапфа для переворачивания при вытряхивании стержня.
  8. Контроль и отгрузка. Готовые ящики упаковываются в деревянные транспортировочные короба.

Для каких задач

Стержневые ящики — оснастка для формовки в землю: холодно твердеющие смеси (ХТС) и ручная формовка. Ими же может пользоваться и художественное литьё — балясины, декоративные элементы отливаются по той же логике разъёмной оснастки, отдельно на странице оснастка для художественного литья.

Частые вопросы

Из какого материала делают стержневой ящик?

Основа — фанера ФСФ или МДФ. Формообразующая рабочая часть при необходимости фрезеруется отдельно из модельного пластика и устанавливается в корпус ящика.

Можно ли заказать стержневой ящик под уже готовую модель?

Да. Заказчик привозит готовую (часто уже окрашенную) модель, а НижТочПро точно позиционирует её в новом ящике — так, чтобы формообразующая поверхность совпала с ответной (парной) половиной.

Зачем стержневой ящик красят?

Нитрокраска защищает рабочую полость и продлевает срок службы оснастки при многократном использовании. Серебрянка на рабочей полости работает как антипригарное покрытие — песчаный стержень не прилипает при извлечении.

Что такое цапфа на стержневом ящике?

Поворотная ось, закреплённая на боковой стенке крупногабаритного ящика. Позволяет переворачивать тяжёлый заполненный песком ящик для вытряхивания готового стержня.

Сколько времени занимает изготовление комплекта стержневых ящиков?

Зависит от сложности геометрии полости и количества ящиков в комплекте — точный срок называем после получения чертежа или образца.
