Что такое модельная оснастка и для чего она нужна
Модельная оснастка (литейная модель) — деталь, которую вдавливают в песчано-смоляную смесь, чтобы получить полость будущей отливки при формовке в землю. В отличие от стержневого ящика, который формирует внутренние полости и отверстия отливки отдельным песчаным стержнем, модель задаёт внешнюю геометрию детали. НижТочПро изготавливает модельную оснастку в Нижнем Новгороде — по чертежу заказчика или под готовый эскиз/образец, из фанеры ФСФ или модельного пластика.
Что мы изготавливаем
- Модели промышленных деталей — корпуса, фланцы, посадочные платформы и другие функциональные элементы под формовку в землю
- Декоративные модели — например модель-негатив с точной формой изделия (кольцо, витой трос, перекладина, лапы) для последующей отливки декоративного элемента
- Разъёмные модели с фиксирующими штифтами — цилиндрические штифты по периметру обеспечивают точную сборку половин модельной оснастки
- Составные (наборные) модели — партии одинаковых элементов (гребёнки, ряды бобышек), фрезеруемые из одной заготовки и затем разделяемые на отдельные детали
- Модели с формообразующей вставкой из модельного пластика — там, где нужна более точная и стабильная рабочая поверхность, чем даёт дерево
- Ремонт и доработка готовой оснастки — повреждённый участок окрашенной модели заменяется ремонтной вставкой из фанеры ФСФ, без полной переделки
Примеры выполненных работ

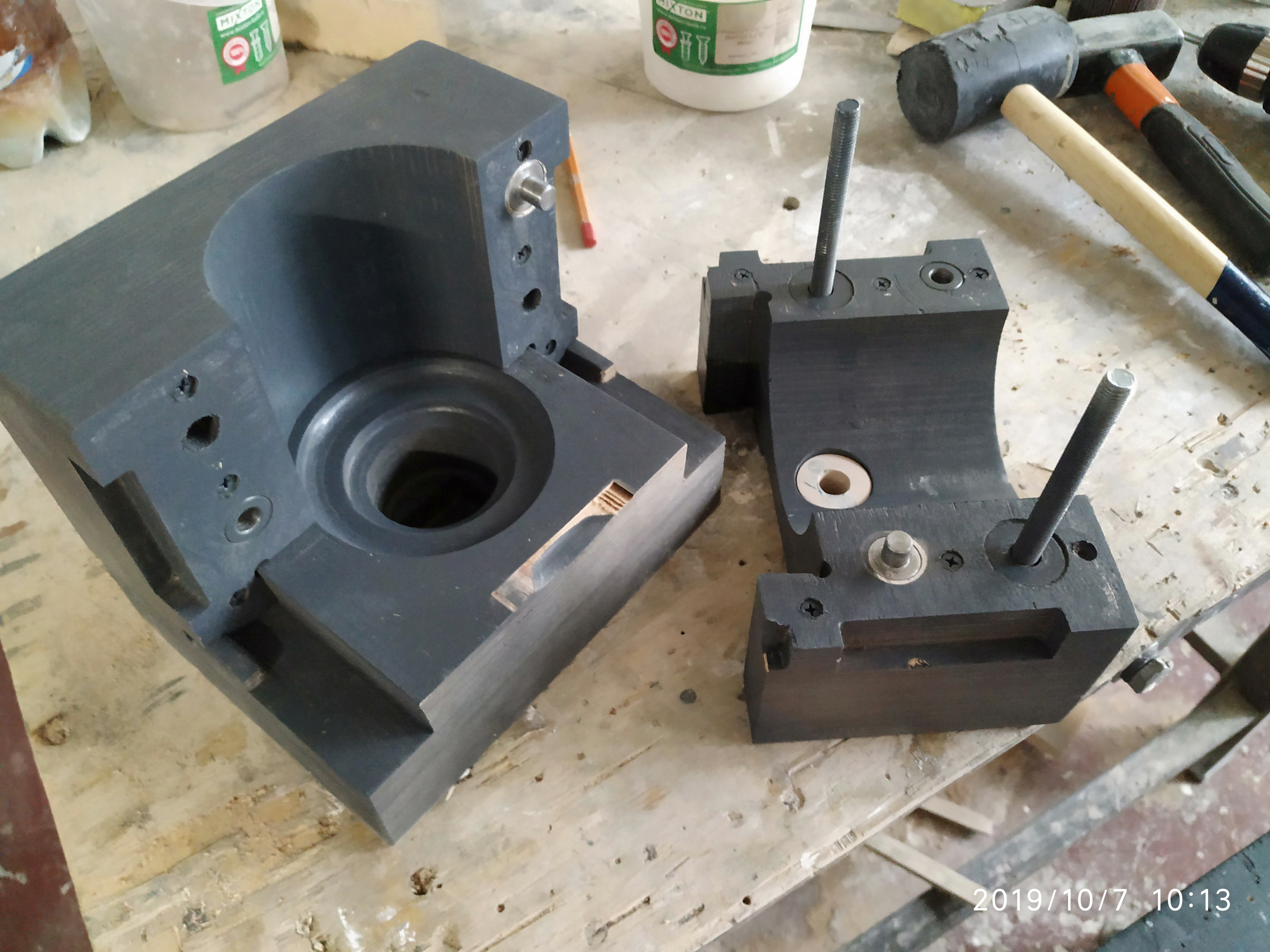

Фрезерованные на ЧПУ и окрашенные нитрокраской блоки модельной оснастки со ступенчатым гнездом и направляющими шпильками — готовая деталь перед отгрузкой в литейный цех.
Матрица-негатив декоративного изделия из модельного пластика с рукописной пометкой размеров и веса.

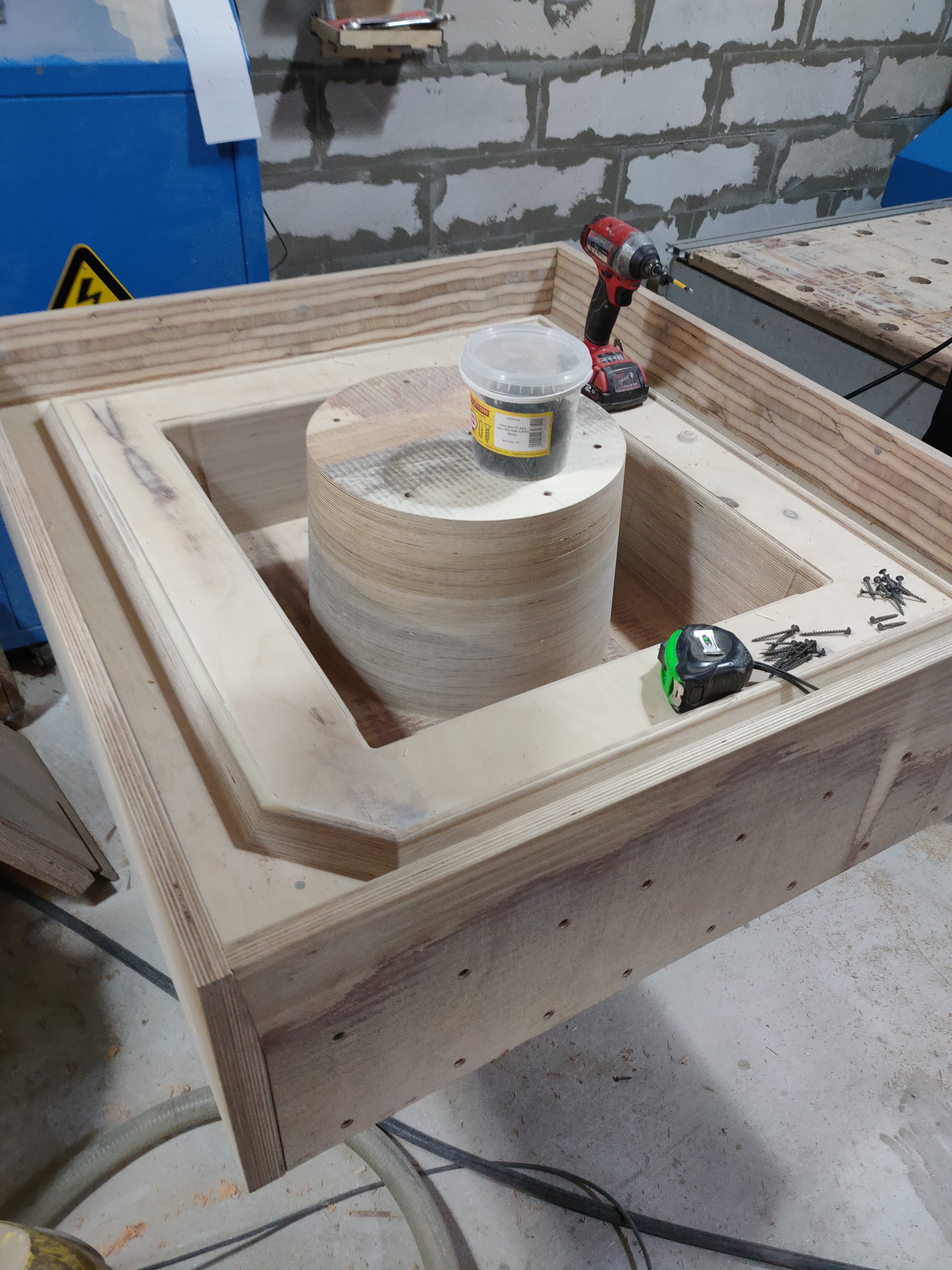

Круглая заготовка из склеенных слоёв фанеры в квадратном фанерном коробе-кондукторе на верстаке.
Фрезерованные на ЧПУ заготовки-ножки из фанеры ФСФ в фанерном ложементе внутри транспортировочного короба — подготовка к отгрузке.

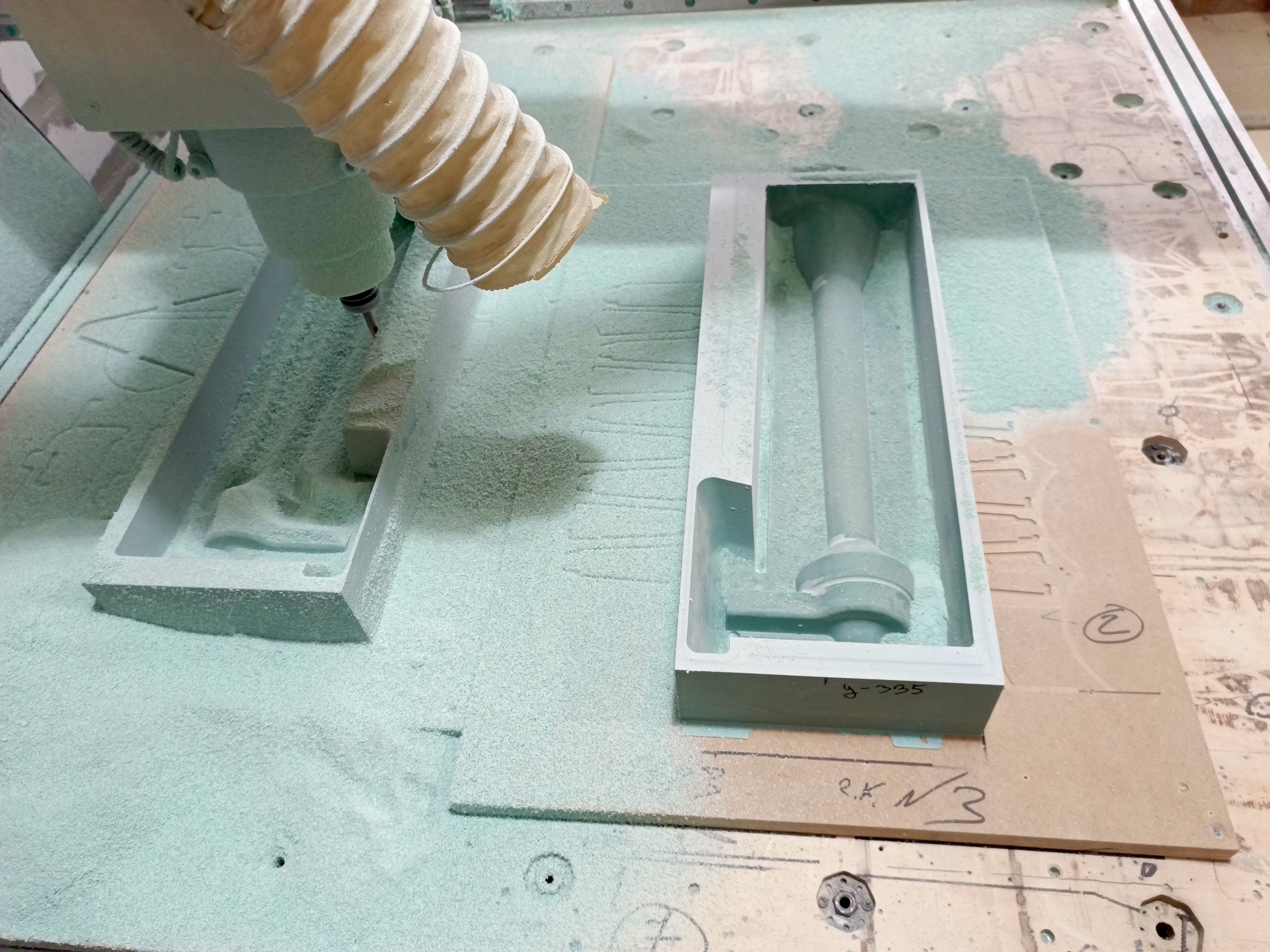

Фрезеровка детали из мятно-бирюзового модельного пластика на ЧПУ-станке — рядом уже готова деталь в виде стержня с округлым навершием.

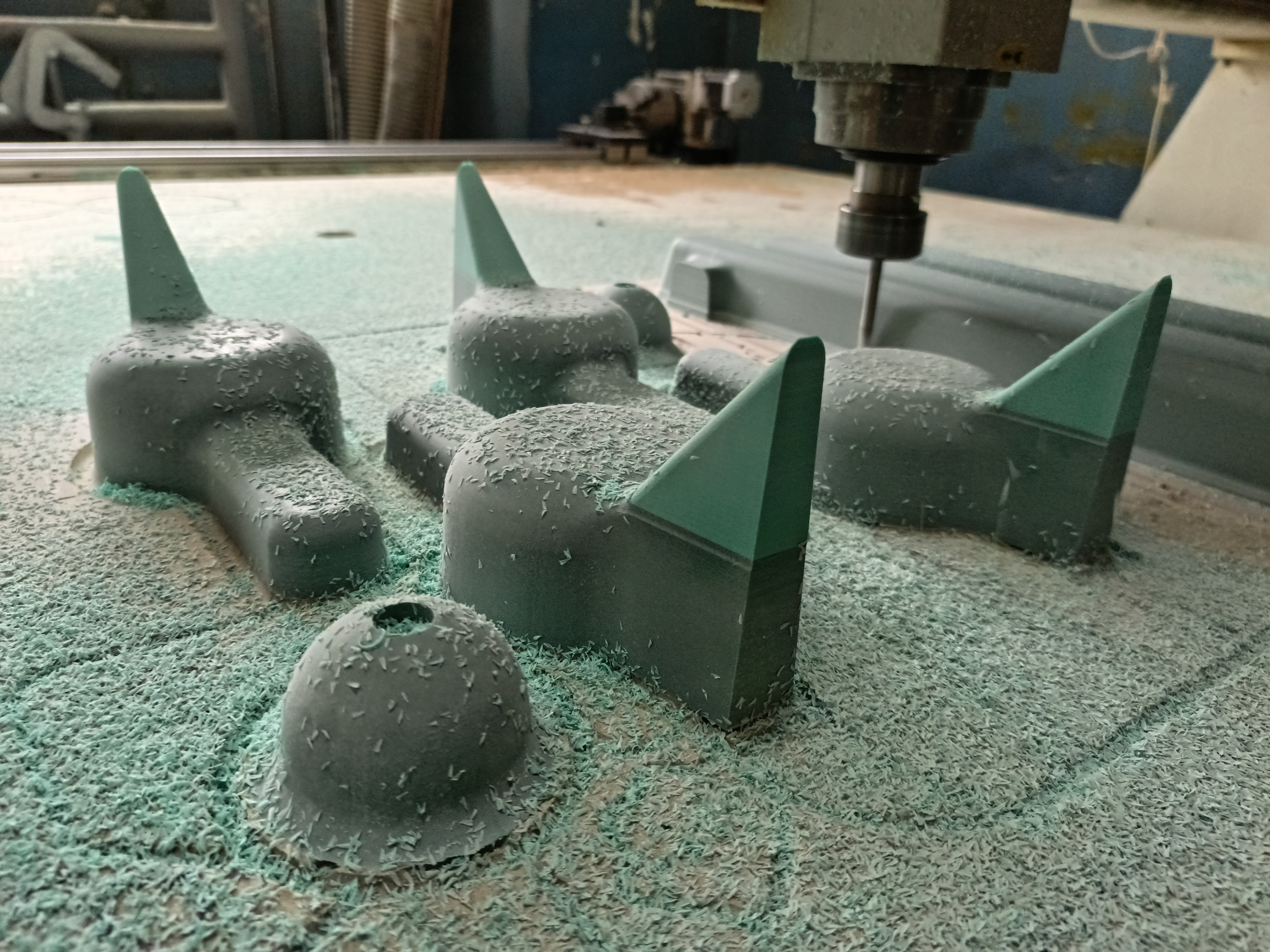

Ряд одинаковых заготовок из зелёного модельного пластика с треугольным шипом-выступом — фрезеровка на ЧПУ-станке.

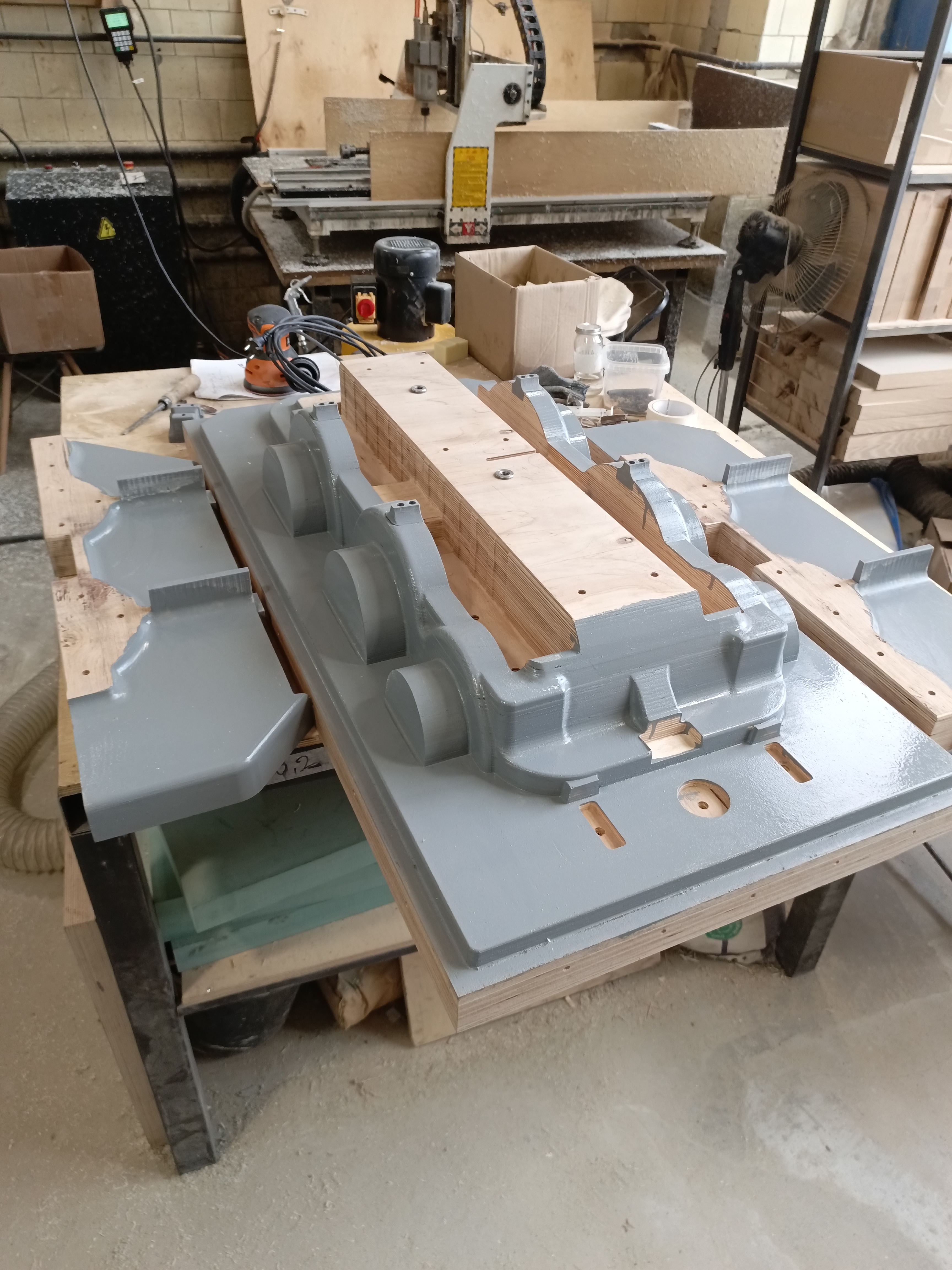

Окрашенная литейная модель с рядом полукруглых выступов-опор и ремонтной вставкой из фанеры ФСФ посередине — на верстаке мастерской.

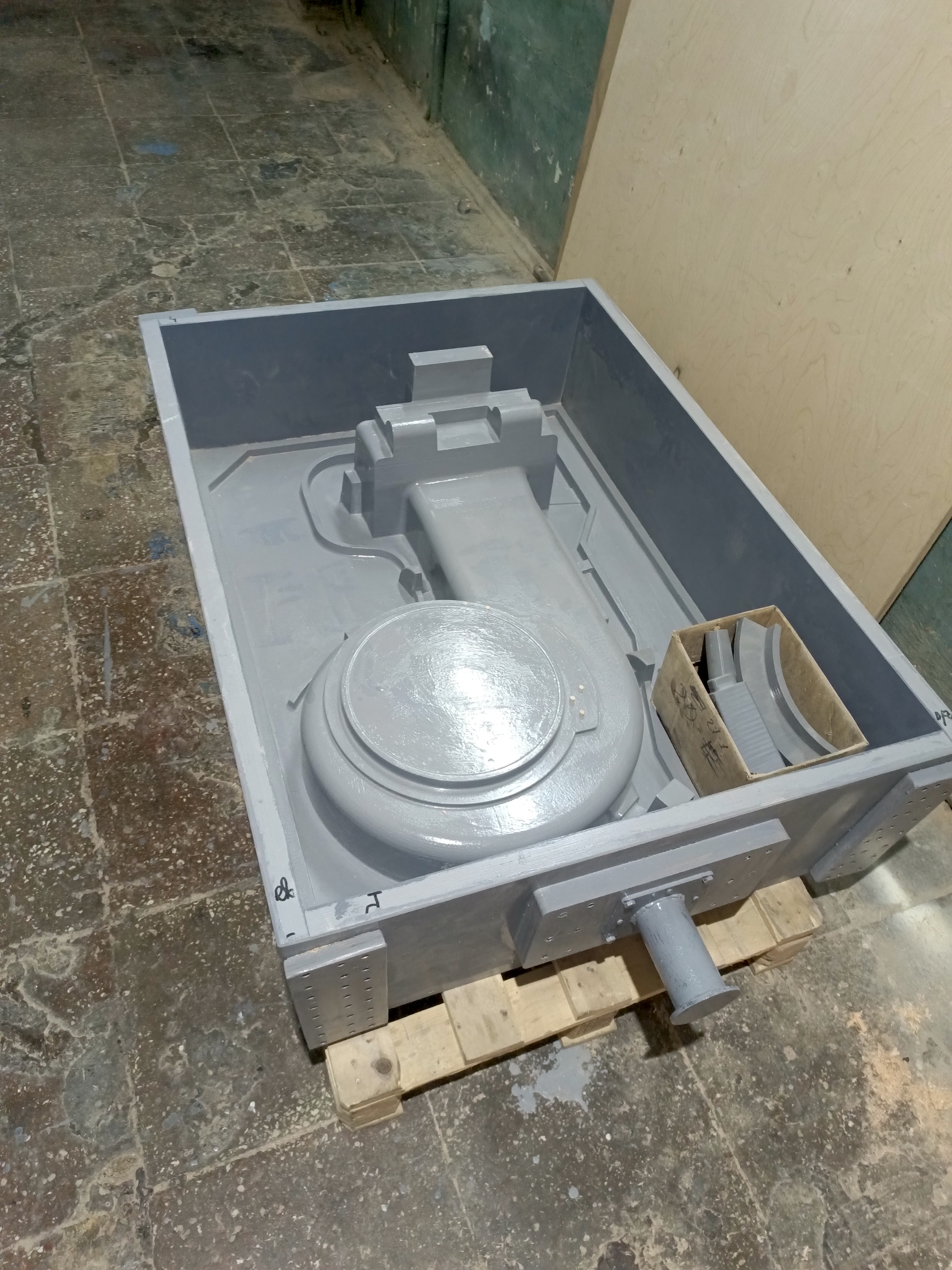

Окрашенная литейная модель сложной ступенчатой формы с цилиндрическим выступом-патрубком, выведенным через отверстие в стенке короба — рядом отдельные фрагменты оснастки.
Материалы
Фанера ФСФ — основной материал большинства моделей. Многослойная, фрезеруется на ЧПУ-станке, сколы и пустоты в структуре заделываются шпатлёвкой на этапе ручной доводки.
Модельный пластик — формообразующая рабочая часть, если нужна более точная и стабильная поверхность, чем даёт дерево. Используется разных цветов (зелёный, синий, розовый, мятно-бирюзовый) — по партиям и заказам.
Покрытие. Готовую модель красят нитрокраской в серый или серо-голубой цвет — это защищает рабочую поверхность и продлевает срок службы оснастки при многократном использовании в литейном цехе.
Как мы работаем
- Чертёж или образец. Получаем чертёж модели или эскиз/образец — под составные и декоративные модели уточняем размеры и вес готового изделия.
- Фрезеровка на ЧПУ. Модель фрезеруется из фанеры ФСФ; формообразующая вставка при необходимости — отдельно из модельного пластика.
- Ручная доводка. Сколы и пустоты фанеры заделываются шпатлёвкой, кромки шлифуются, составные модели собираются из нескольких элементов.
- Контрольная сборка. Для разъёмных моделей проверяется посадка половин по фиксирующим штифтам.
- Окраска. Готовая модель красится нитрокраской.
- Ремонт при необходимости. Повреждённый участок готовой оснастки можно заменить ремонтной вставкой без полной переделки.
- Упаковка и отгрузка. Модель упаковывается в деревянный транспортировочный короб для отправки в литейный цех.
Для каких задач
Модельная оснастка — часть направления формовка в землю: холодно твердеющие смеси (ХТС) и ручная формовка в песчаную форму. Используется вместе со стержневыми ящиками — модель задаёт внешнюю форму отливки, стержневой ящик — внутренние полости.
Частые вопросы
Чем модель отличается от стержневого ящика?
Модель формирует внешнюю полость отливки в песчаной форме. Стержневой ящик формирует внутренние полости и отверстия отдельным песчаным стержнем, который устанавливается в форму отдельно.
Из чего делают модельную оснастку?
Основа — фанера ФСФ. При необходимости более точную формообразующую поверхность фрезеруют отдельно из модельного пластика и устанавливают на модель.
Можно ли заказать модель по эскизу или образцу без чертежа?
Да — уточняем размеры и особенности геометрии перед началом работы, при необходимости запрашиваем дополнительные данные у заказчика.
Зачем модель красят?
Нитрокраска защищает рабочую поверхность модели и продлевает срок службы оснастки при многократном использовании в литейном цехе.
Можно ли отремонтировать повреждённую модель?
Да. Повреждённый или изношенный участок фанерной модели заменяется ремонтной вставкой без полной переделки всей оснастки.
Смотрите также
- Стержневые ящики
- Продувные плиты для пескострельных автоматов
- Формовка в землю — хаб
- Фанера ФСФ
- Модельный пластик
Тот же мастер выполняет промышленную фрезеровку металлов и пластиков на ntp52.ru.
Сделать заказ
Работаем по чертежу, эскизу или готовому образцу заказчика. Ответим в течение 2 часов в рабочее время. Нижний Новгород, отгрузка по всей России.
