Портфолио — литейная оснастка и вакуумная формовка
Наши работы
Литейная оснастка и матрицы для вакуумной формовки — примеры реальных заказов по разным технологиям и материалам.
Формовка в землю
Стержневые ящики, модельная оснастка и продувные плиты — фрезеровка на ЧПУ из фанеры ФСФ и модельного пластика, ручная доводка и окраска нитрокраской перед отгрузкой в литейный цех. Отдельная узкая специализация — продувные (газирующие) плиты Cold-Box-Amin из алюминия Д16Т для пескострельных автоматов, размером до 1000×1200×50 мм.

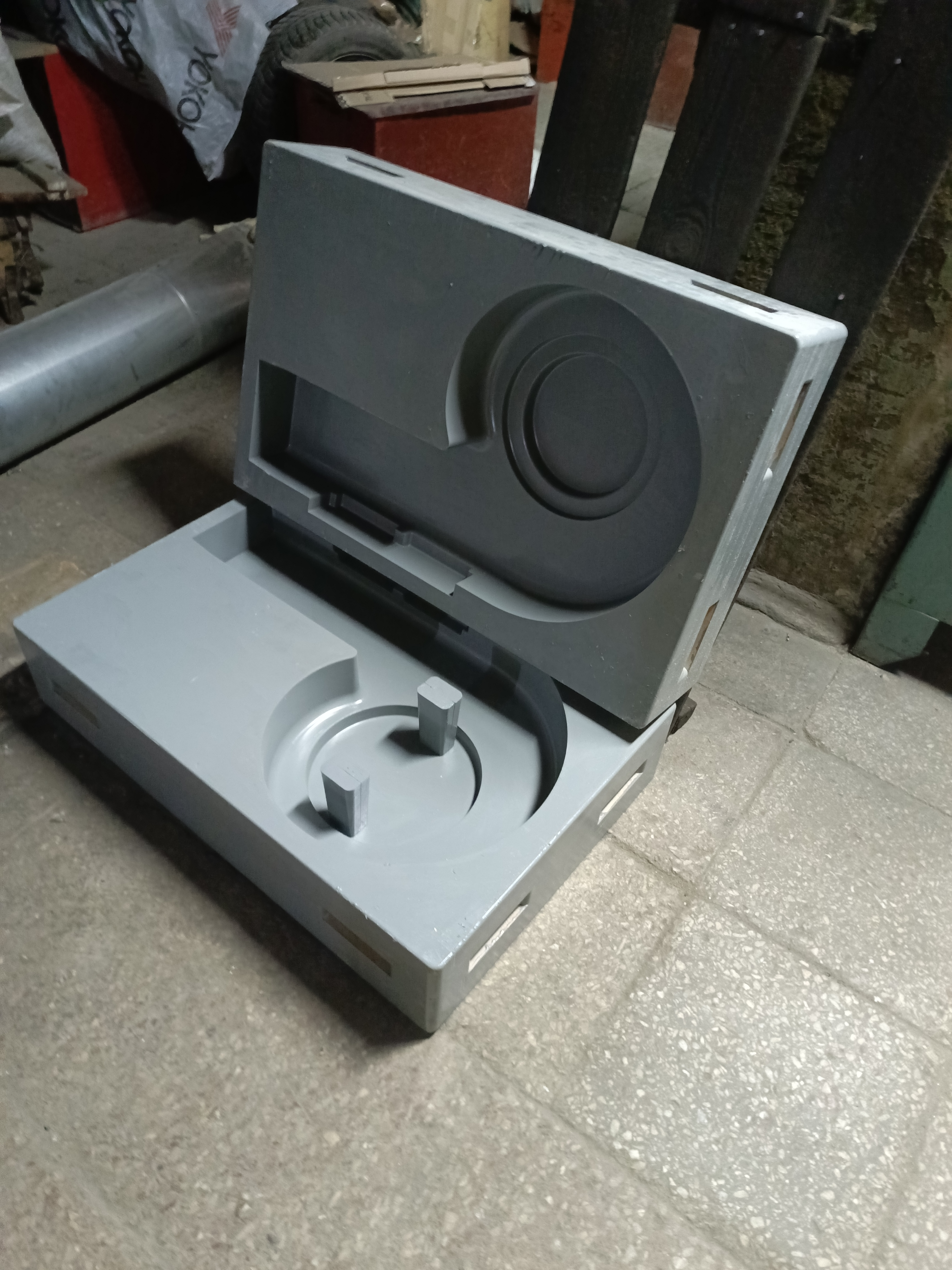

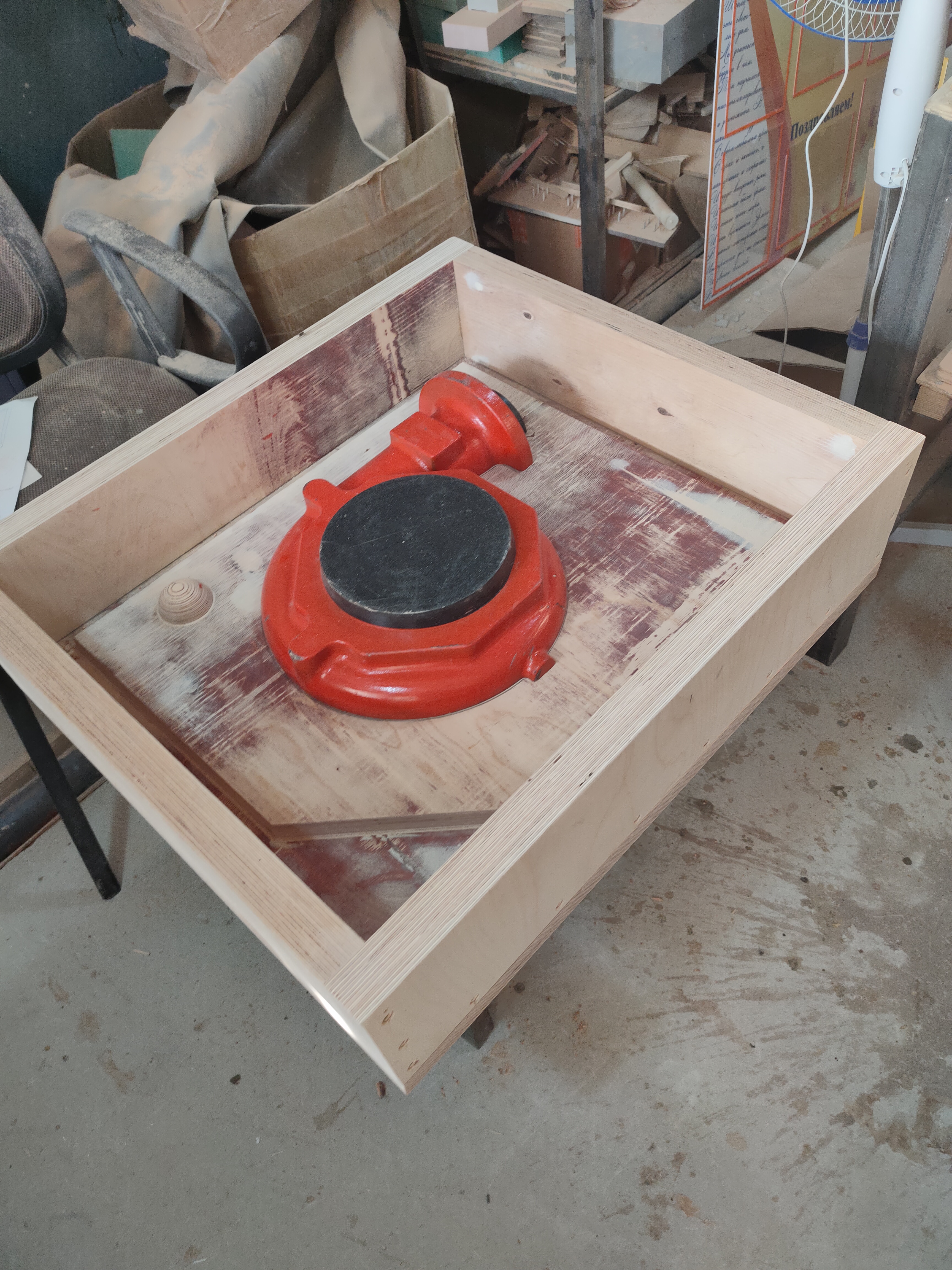

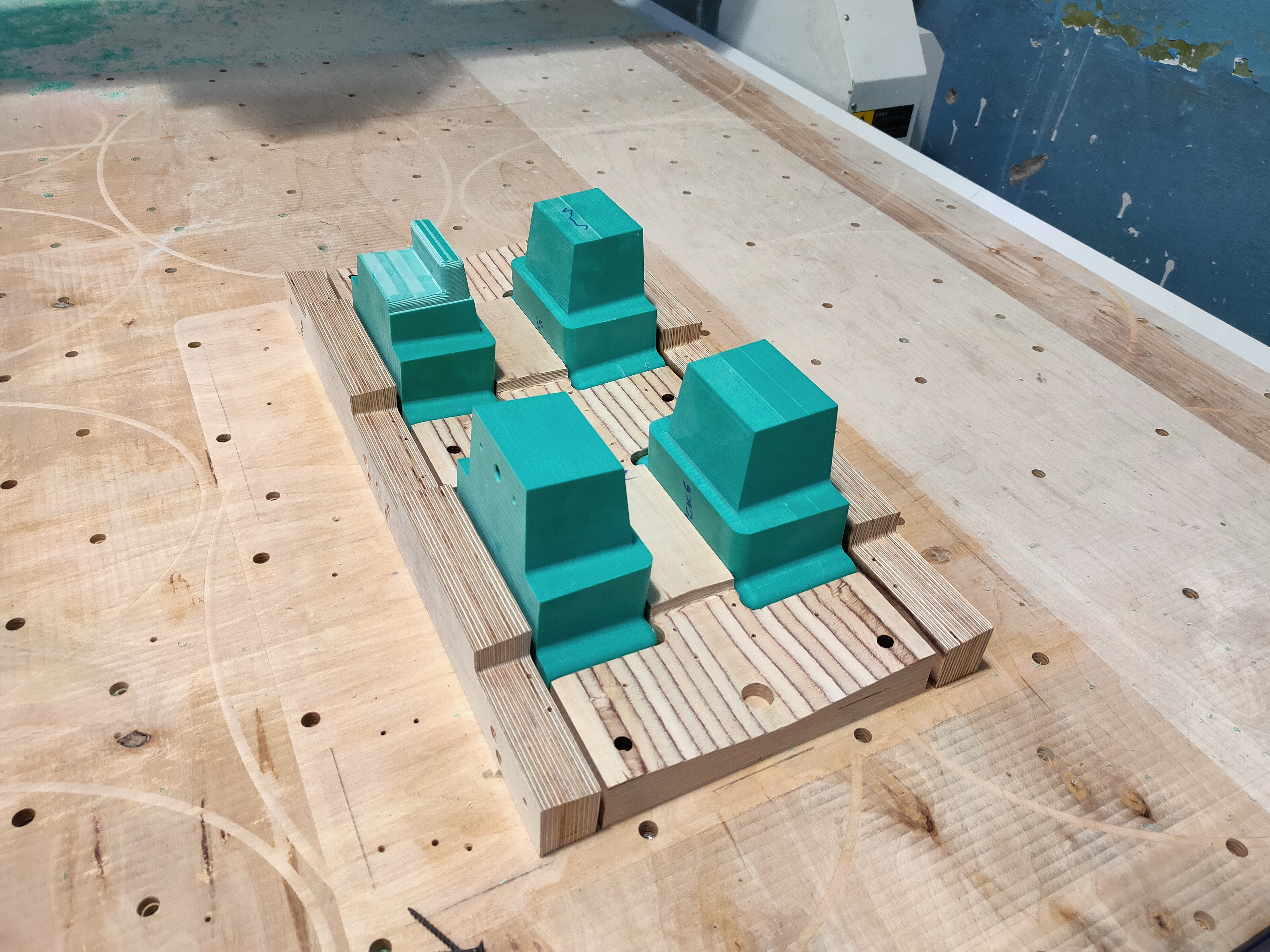

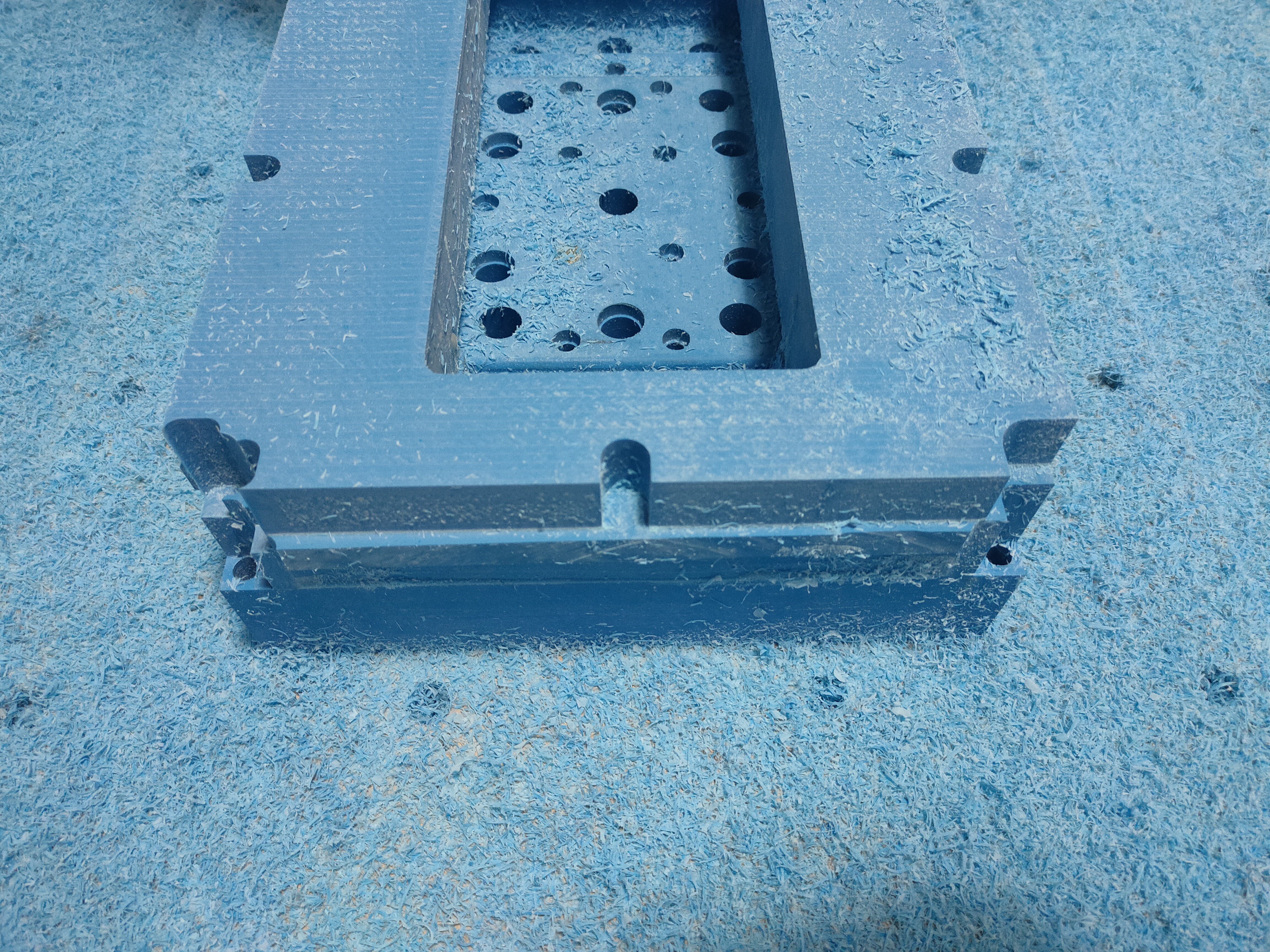

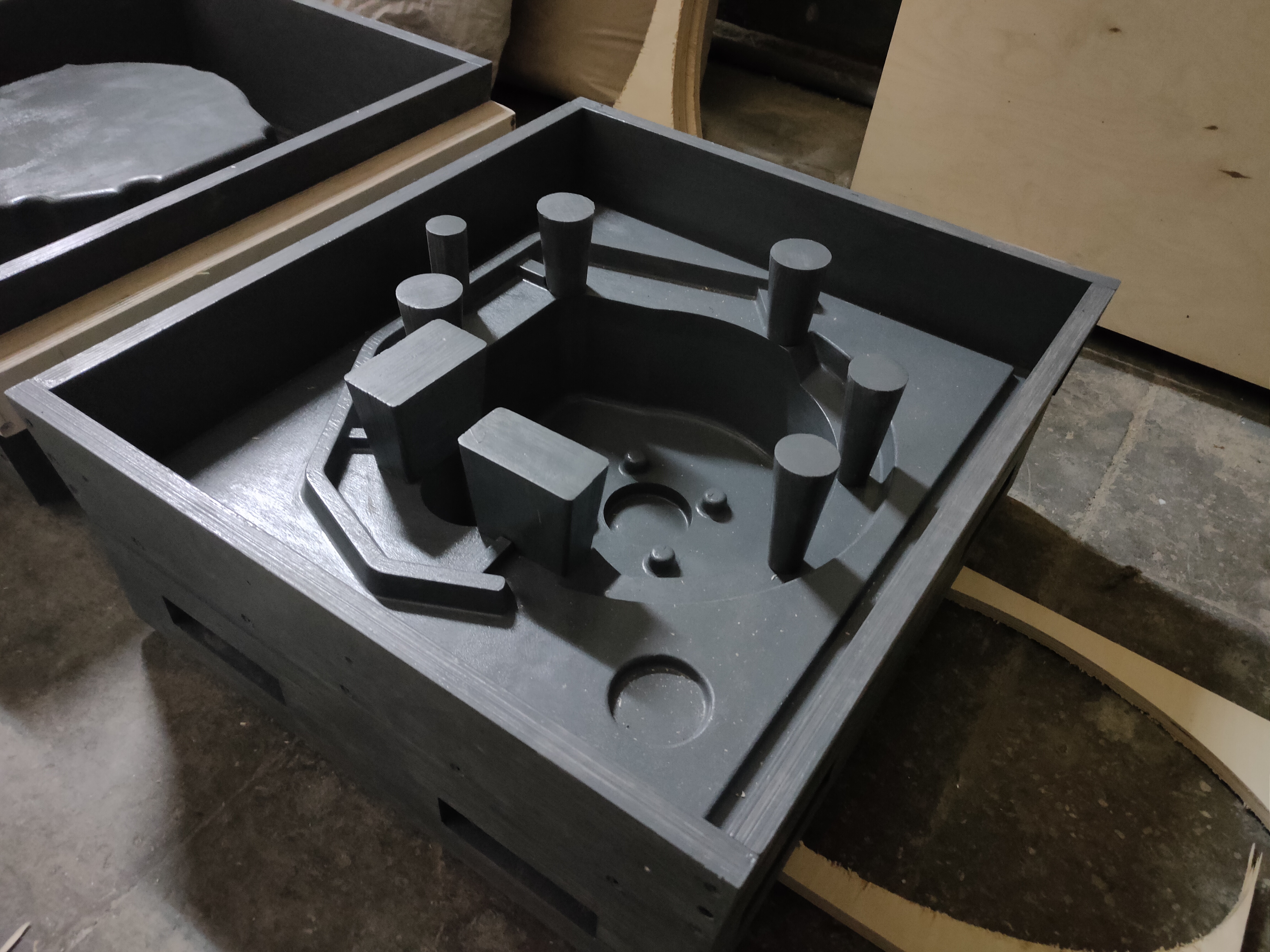

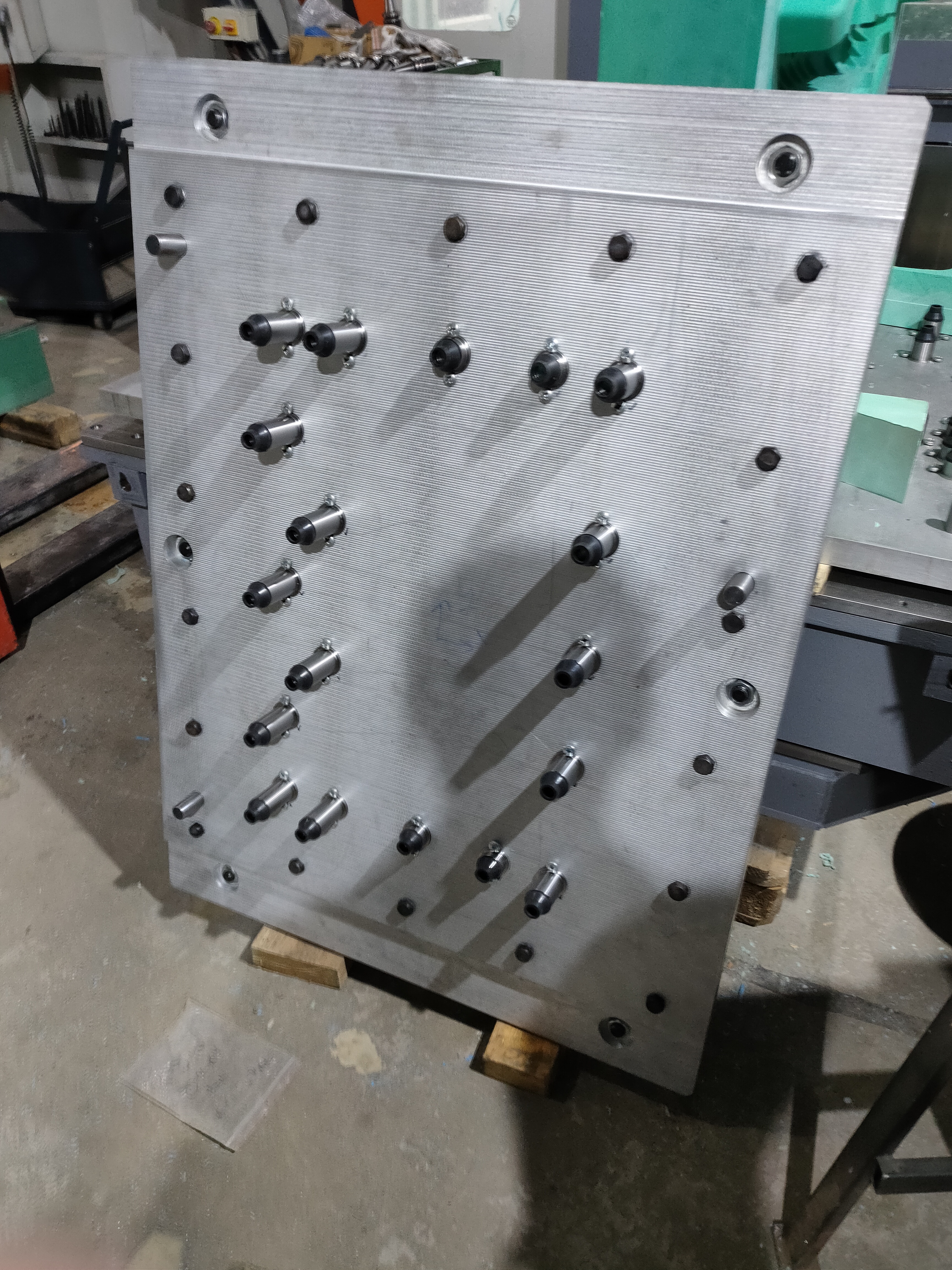

Фрезерованные на ЧПУ детали модельной оснастки из фанеры со ступенчатым круглым гнездом — этап доводки перед отправкой в литейный цех.Четыре заготовки из зелёного модельного пластика закреплены попарно в фанерном приспособлении на столе ЧПУ.Фрезерованные и окрашенные нитрокраской блоки модельной оснастки со ступенчатым гнездом и направляющими шпильками — готовая деталь перед отгрузкой.Матрица-негатив декоративного якоря из модельного пластика с рукописной пометкой размеров и веса отливки.Фрезерованный блок из синего модельного пластика с прямоугольным карманом и фиксирующим штифтом.Окрашенные стержневые ящики для формовки песчаных стержней уложены на бок в деревянные транспортировочные ящики — готовы к отгрузке.Окрашенный стержневой ящик со сложной полостью, семью фиксирующими штифтами и посадочными блоками.Разъёмный стержневой ящик со спиралевидной полостью и посадочными штырями.Стержневой ящик из фанеры с точно спозиционированной готовой моделью заказчика.Алюминиевая продувная плита Cold-Box-Amin с рядом запрессованных стальных цилиндрических вставок.
Литьё по газифицируемым моделям — пенопластовая модель закладывается в форму вместе с несвязанным песком и испаряется при заливке металла. Фрезеруем как промышленные детали, так и декоративно-архитектурные элементы: кондукторы для точного позиционирования модели под второй установ, модельные кластеры под общую литниковую систему.

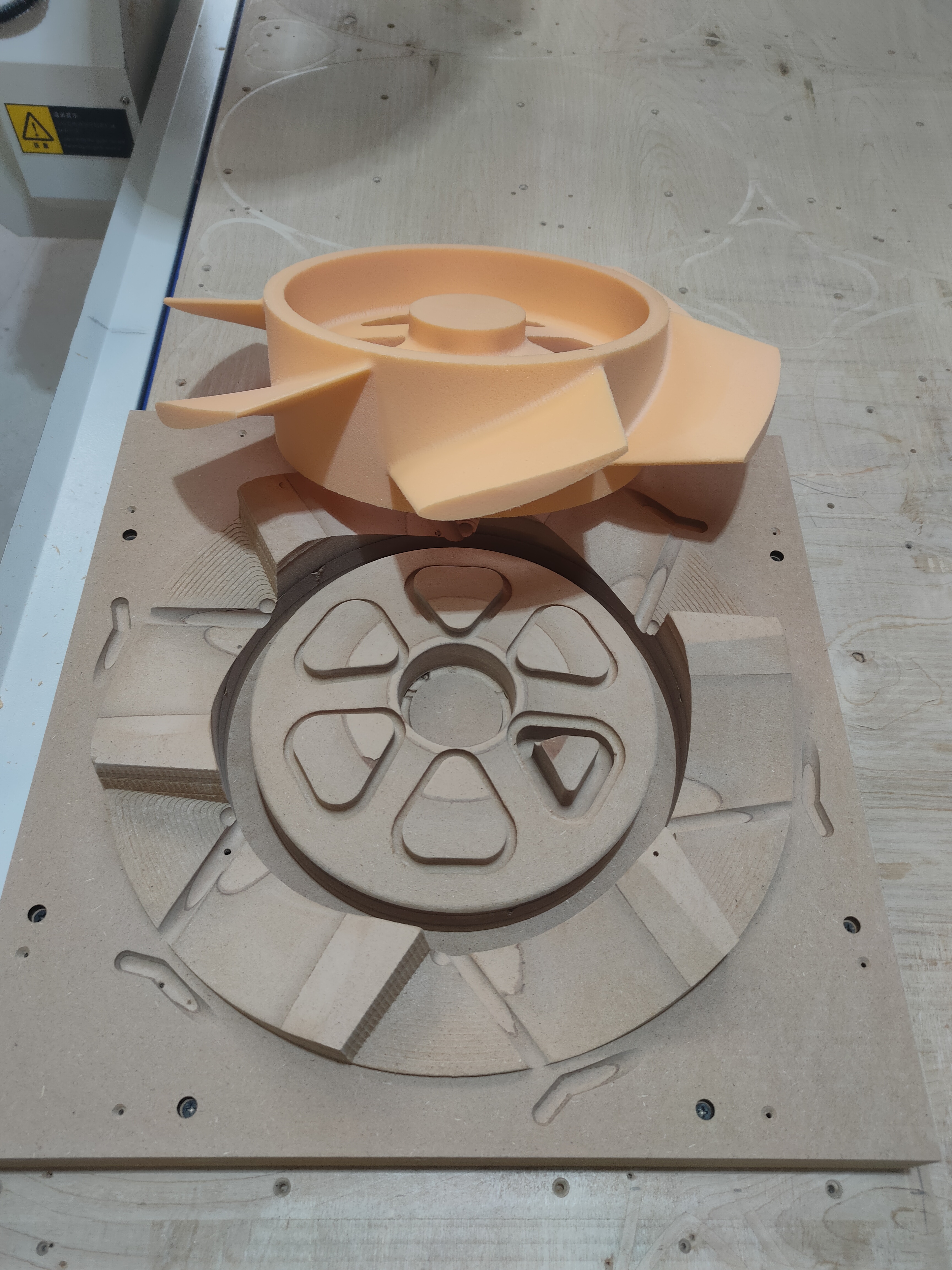

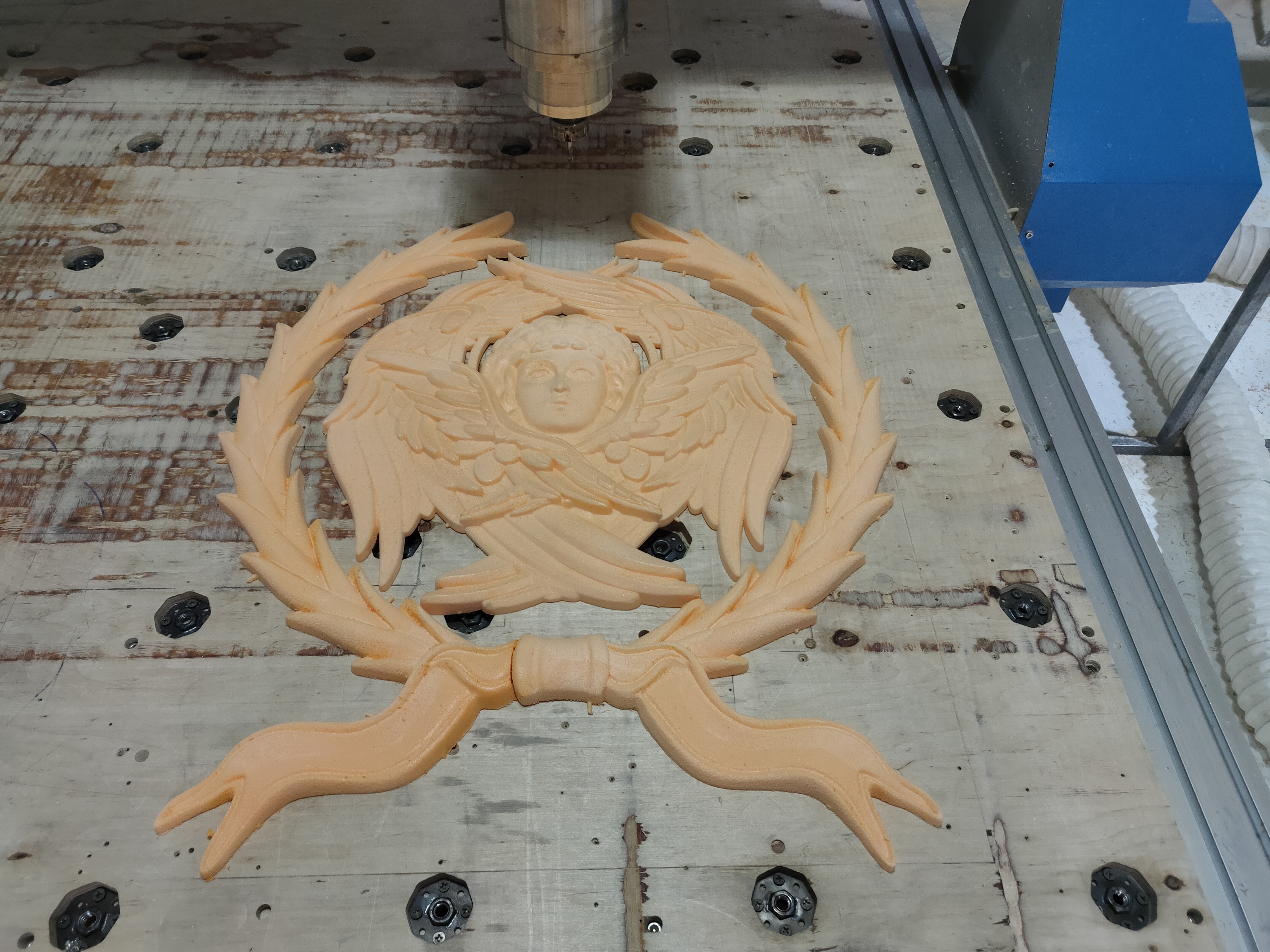

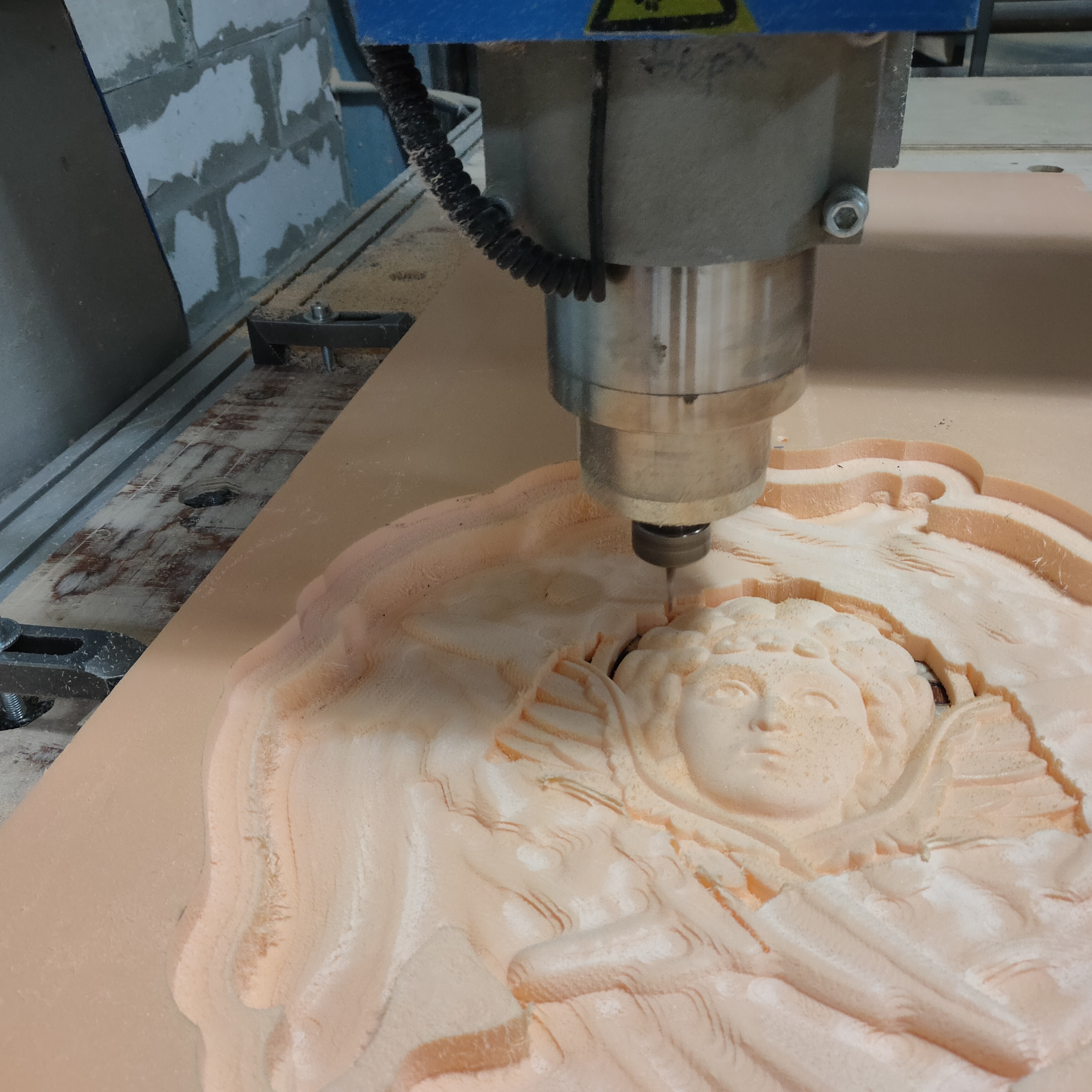

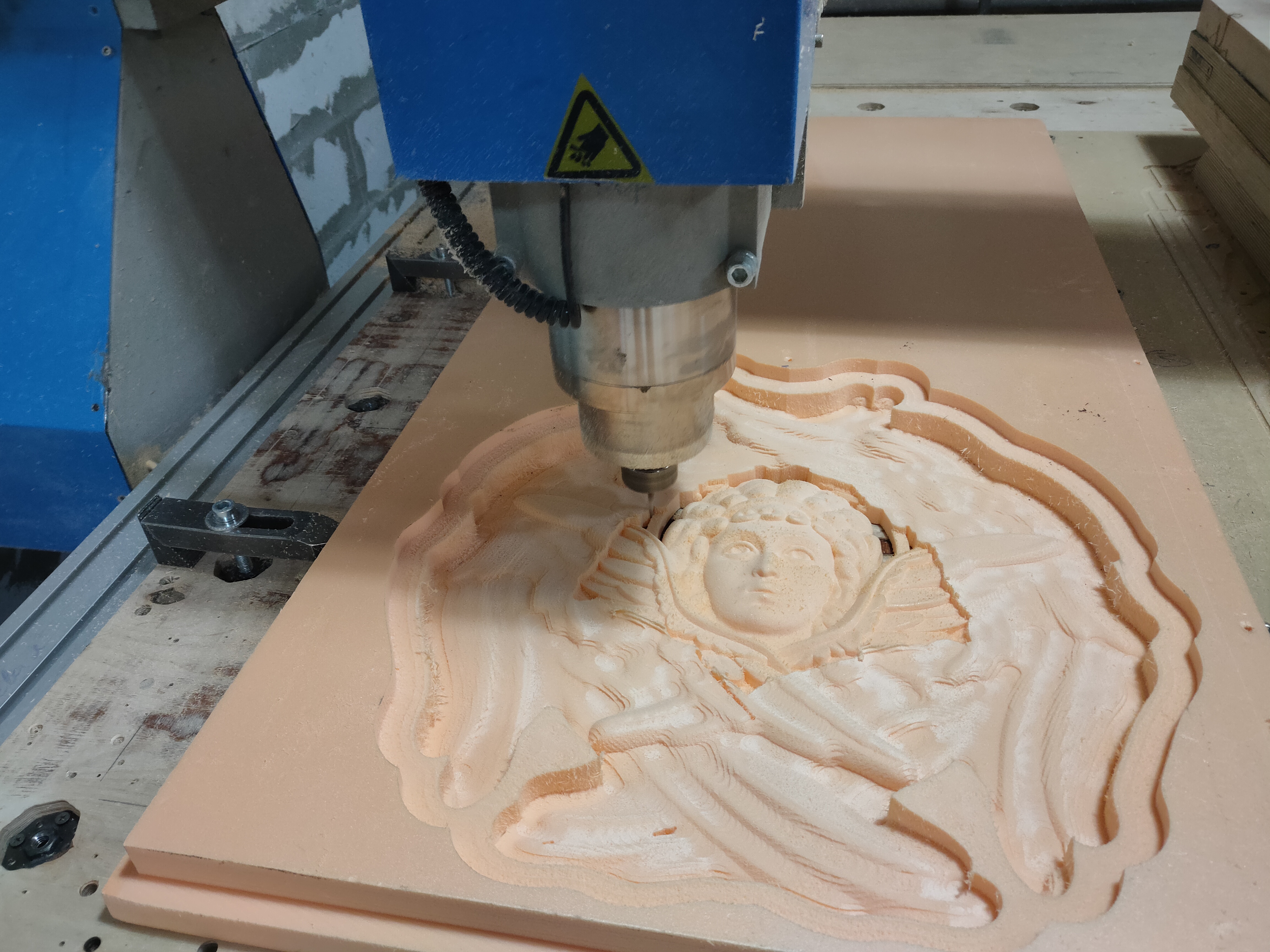

Фрезеровка первого установа детали из пенопласта на ЧПУ-станке — рядом фанерный кондуктор для второго установа.Две половины пенопластового прототипа для литья методом ЛГМ — склеиваются между собой перед формовкой.Фрезеровка объёмного рельефа херувима на ЧПУ-станке — пенопластовая модель для литья чугунного элемента ограды храма.Пенопластовая модель декоративного медальона с херувимом в лавровом венке — заготовка для литья методом ЛГМ.Детальная резьба лица херувима на ЧПУ-станке — финальный этап проработки рельефа из пенопласта.Пенопластовая модель херувима — заготовка для литья чугунного декоративного элемента ограды храма методом ЛГМ.Пенопластовая модель рабочего колеса вентилятора с изогнутыми лопастями.
V-процесс — литьё металла в песчаную форму без связующего: модель оборачивают термоплёнкой, форму держит вакуум через каналы в самой модели. Работаем по кооперации — изготавливаем не опоку целиком, а отдельные алюминиевые элементы: модели-вставки, литники, монтажные основания. На сегодня это узкая, слабо занятая конкурентами ниша — фото пока немного, будем пополнять по мере новых заказов.
Алюминиевая модель-вставка для V-процесса — с внутренними вакуумными каналами.Та же алюминиевая модель-вставка для V-процесса — вид с другого ракурса.
Матрицы для термоформовки пластика — фрезеруем из многослойной фанеры, МДФ и массива бука с последующей ручной доводкой (шпатлёвка и шлифовка рабочей поверхности). Панели и короба, многосекционные лотки, круглые чаши и поддоны, крупногабаритные купольные формы, серийные партии однотипных матриц.

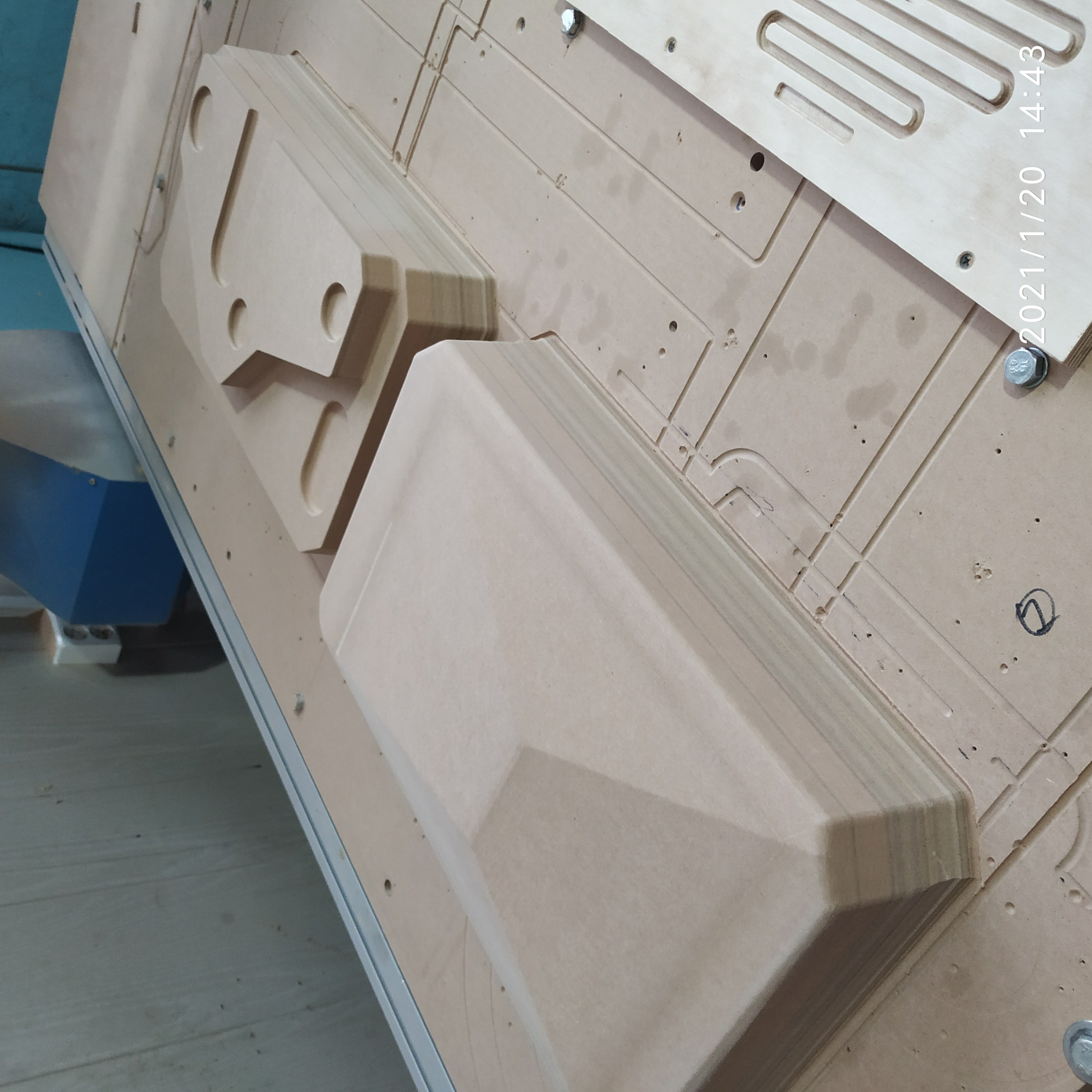

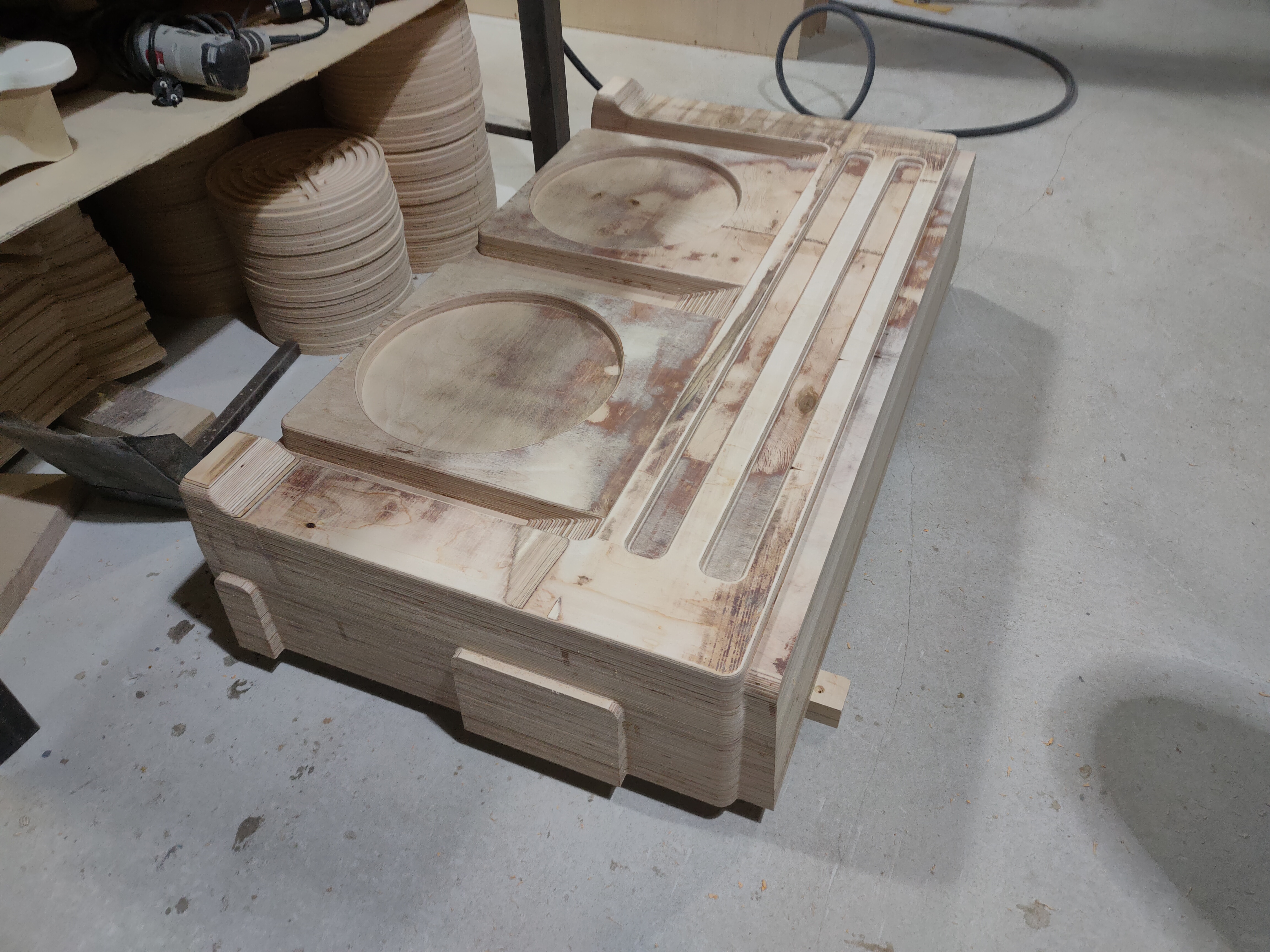

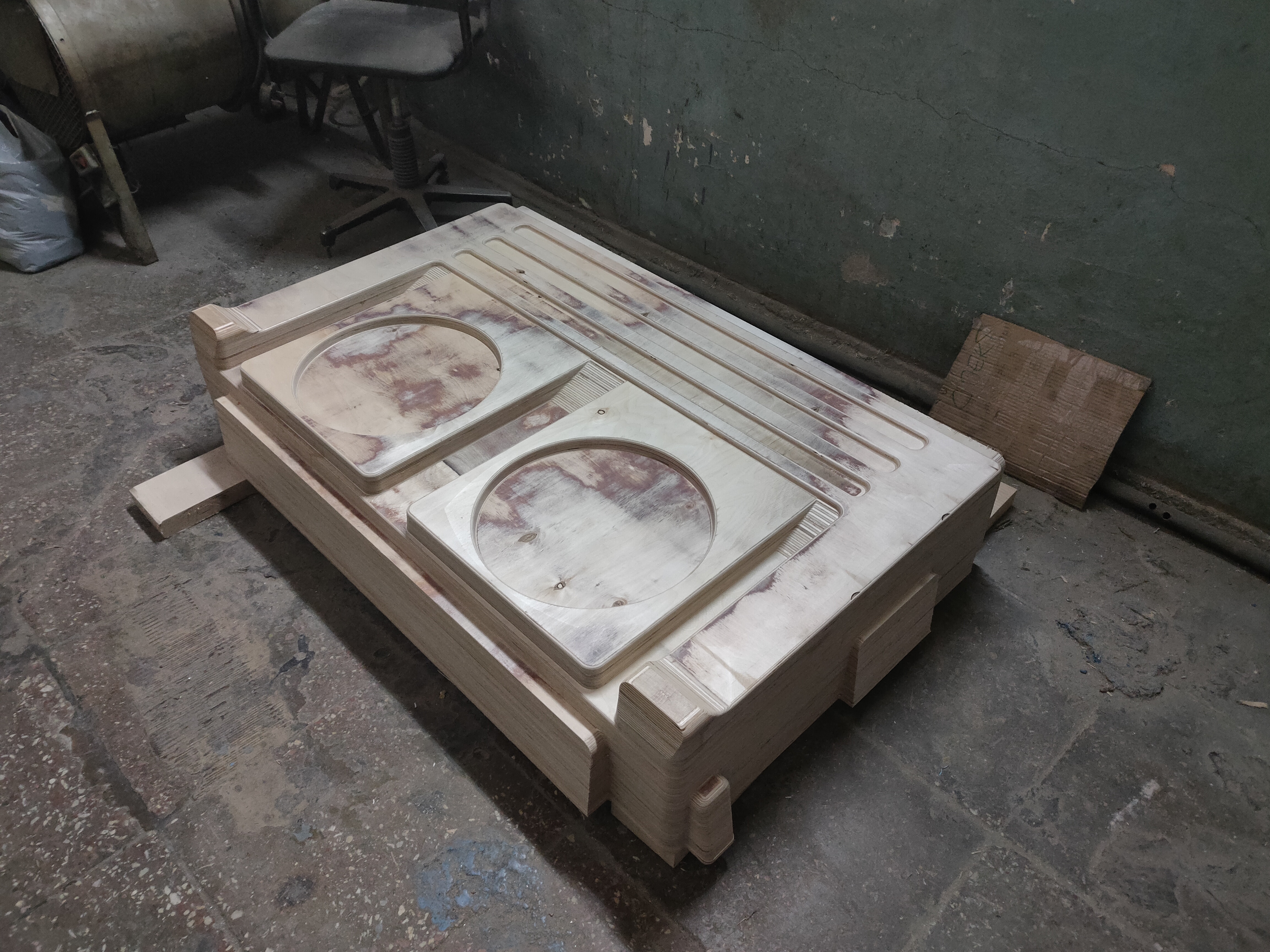

Фанерная матрица для вакуумной формовки — фрезерованный ступенчатый карман, готова под финишную доводку.Две одинаковые фрезерованные фанерные заготовки с рядом округлых углублений — матрица под ячеистый лоток.Две готовые деревянные матрицы с тремя прямоугольными ячейками каждая — оснастка для вакуумной формовки лотков.Готовая матрица для вакуумной формовки — гладкая шпатлёванная поверхность после ручной доводки.Фанерная матрица с двумя круглыми чашеобразными углублениями и параллельными желобками — заготовка для двойной раковины.Готовая фанерная матрица с двумя чашами и желобками.Фанерная матрица с четырьмя чашами разного диаметра — набор вложенных друг в друга ёмкостей.Партия из четырёх однотипных матриц на столе ЧПУ-станка — серийная оснастка.
Балясины для лестниц, элементы ограды, памятные изделия и скульптура — оснастка для декоративного и архитектурного литья. Делаем именно инструмент (стержневые ящики и модели), приоритетная аудитория — небольшие литейные мастерские и мастера декоративного литья без своего модельного производства; отливку по готовой оснастке для архитекторов, храмов и частных заказчиков организуем через партнёрский литейный цех по кооперации.

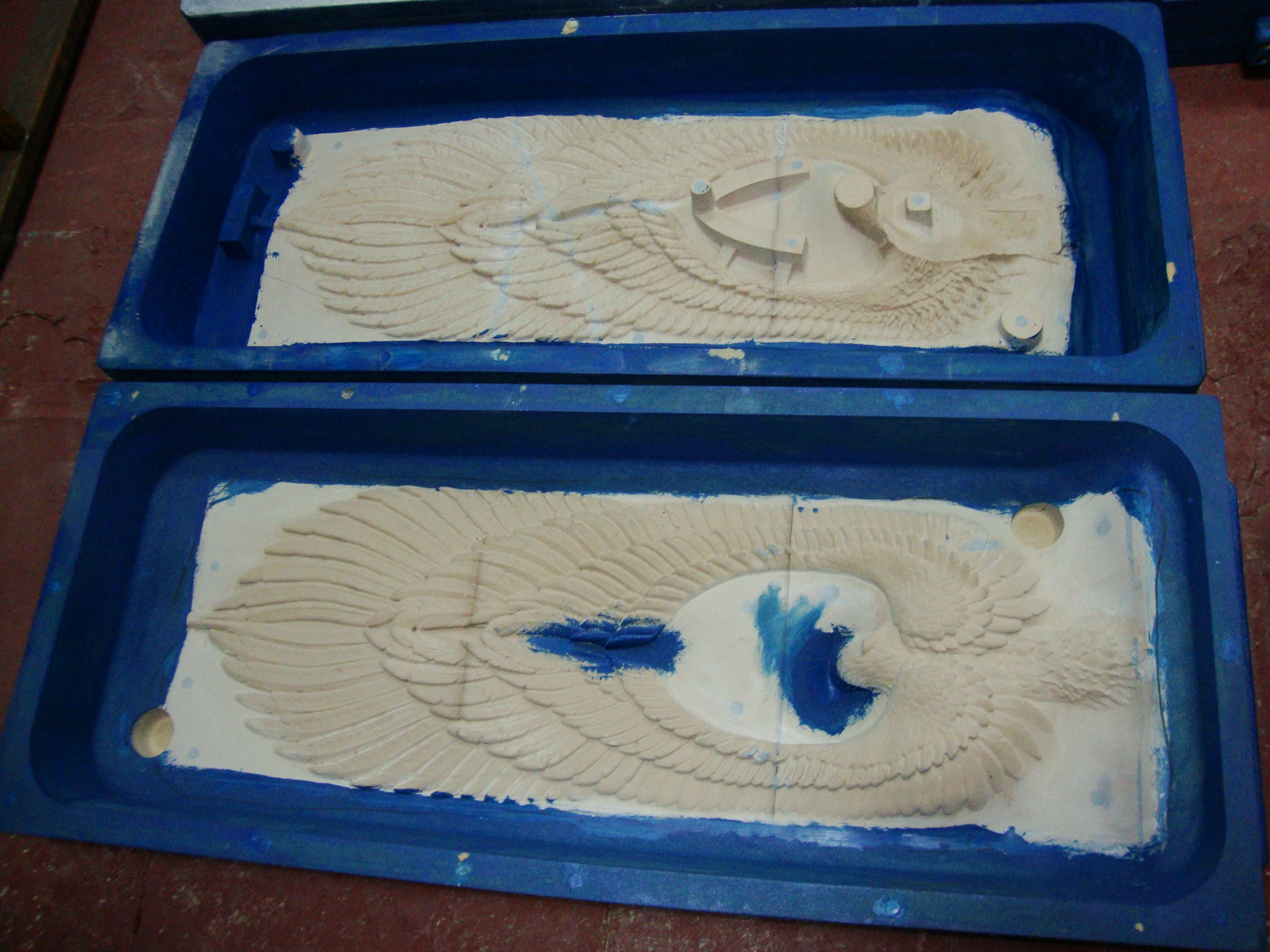

Готовая алюминиевая отливка декоративного грифона с крыльями-волютами на шаре.Тот же грифон и парные навершия перил, окрашенные в серо-голубой цвет, примеряются на лестнице в цехе.Готовая алюминиевая отливка декоративного орла с раскрытыми крыльями, без покраски.Два готовых орла разного размера рядом — сравнение масштаба готовых художественных отливок.Стержневые ящики из фанеры с рельефными оттисками крупного крыла в модельном пластике.Мемориальная доска с рельефным барельефом-портретом, отлитая из бронзы по 3D-модели.
Инженерный этап перед изготовлением физической оснастки: 3D-моделирование стержней, реверс-инжиниринг по образцу без исходного чертежа, проектирование кокильной оснастки (постоянной металлической формы с рычажным механизмом раскрытия).

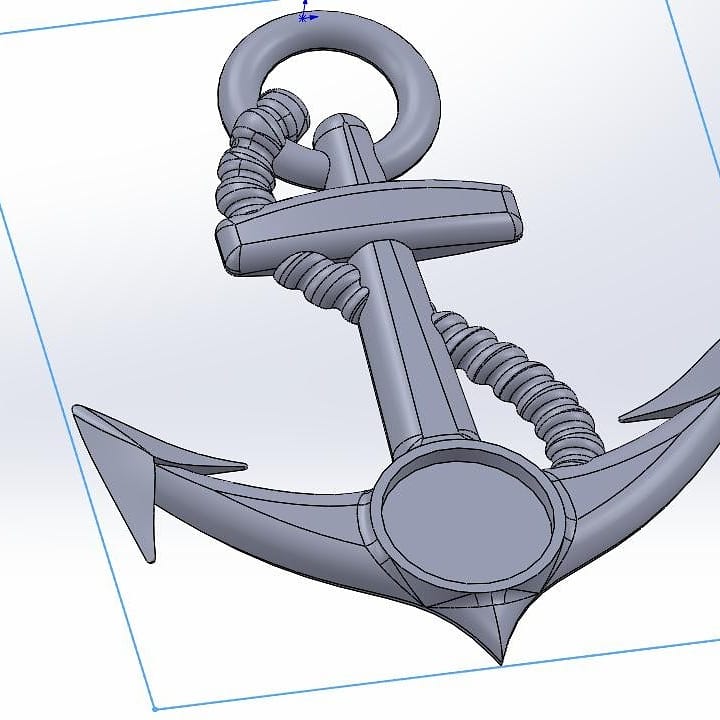

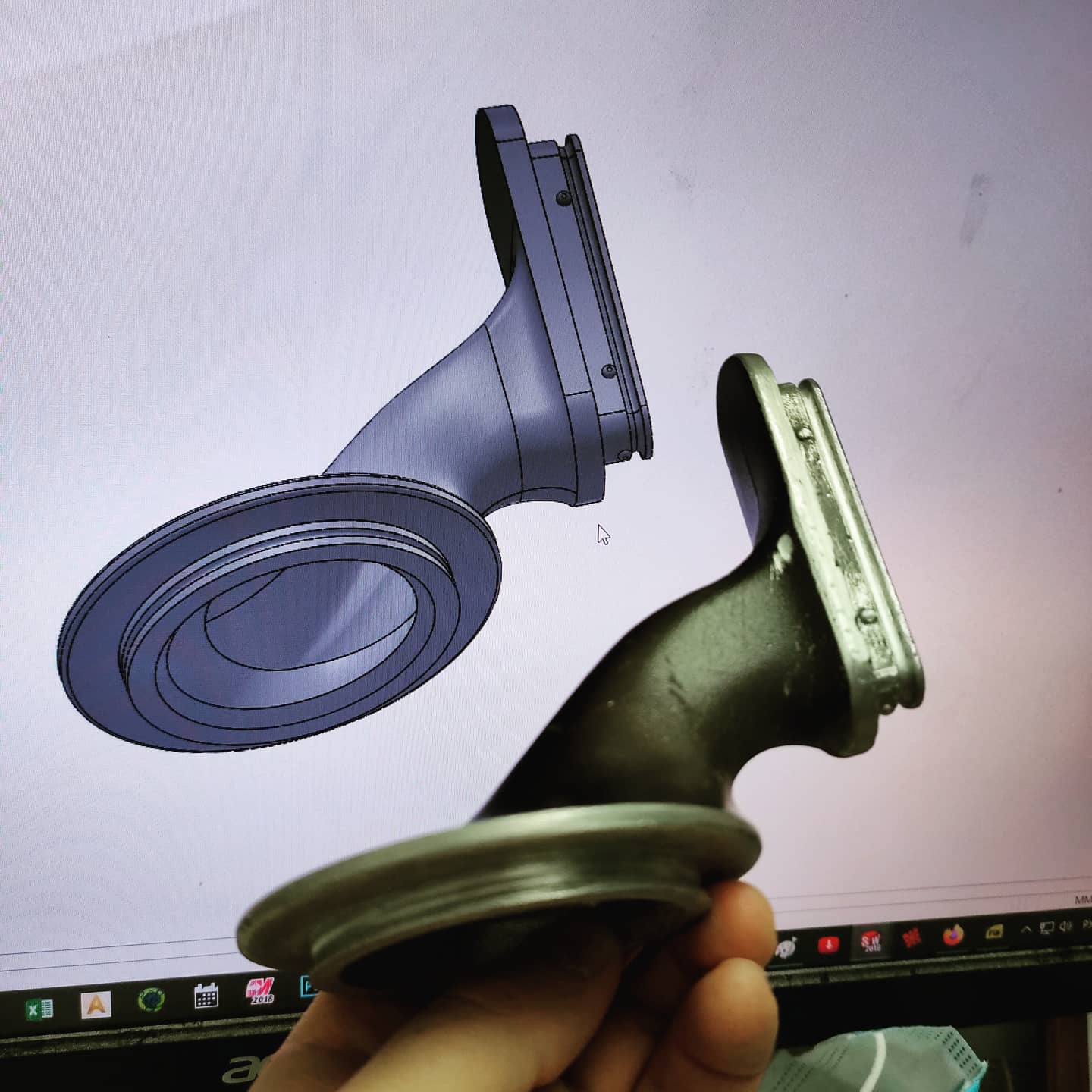

3D CAD-модель декоративного якоря — эскиз конструкции перед изготовлением.3D-скан литейной оснастки со штифтами — контрольные точки геометрии отмечены красным.Готовая литая металлическая нога — реплика оригинала — рядом с её 3D CAD-моделью на экране монитора.3D-модель ручного кокиля с рычагами раскрытия — только проектирование, в производство не запускался.3D-модель ручного кокиля в разрезе — устройство внутренних элементов механизма раскрытия.
