Что такое продувная плита и для чего она нужна
Продувная (газирующая) плита — оснастка для технологии Cold-Box-Amin: холодно твердеющей смеси с газовым отверждением, при котором триэтиламин подаётся в песчаный стержень через сопла в теле плиты, установленной на пескострельном автомате. НижТочПро изготавливает продувные плиты в Нижнем Новгороде из алюминия Д16Т — узкая техническая тема, слабо описанная конкурентами на российском рынке.
Зачем нужна отдельная плита. В технологии Cold-Box-Amin смесь стержня твердеет не сама по себе, а под действием газа-отвердителя (триэтиламина), который продувается сквозь стержень прямо в стержневом ящике, закреплённом на пескострельном автомате. Продувная плита — тот узел оснастки, через который этот газ подаётся в ящик: без неё технологию попросту не на чем реализовать. Плита крепится к автомату рядом со стержневым ящиком, а газ проходит в его полость по каналам-соплам в теле плиты; отдельные отверстия под направляющие фиксируют плиту точно относительно ящика при каждом цикле продувки.
Что мы изготавливаем
- Продувные плиты Cold-Box-Amin — с сеткой крепёжных отверстий по всей площади плиты
- Отверстия под направляющие — фиксируют плиту относительно стержневого ящика при надувке
- Отверстия под сопла продувки — через них триэтиламин подаётся в стержневой ящик для отверждения смеси
- Плиты с запрессованными стальными вставками — точные посадочные элементы: стальная цилиндрическая втулка с выступающим штифтом, зафиксированная винтом с прижимной шайбой, для повторяемой сборки оснастки
- Максимальный изготовленный размер — 1000×1200×50 мм, за одну установку на портальном ЧПУ-станке
Примеры выполненных работ
Фрезерование сетки зенкованных крепёжных отверстий в алюминиевой плите на портальном ЧПУ-станке.

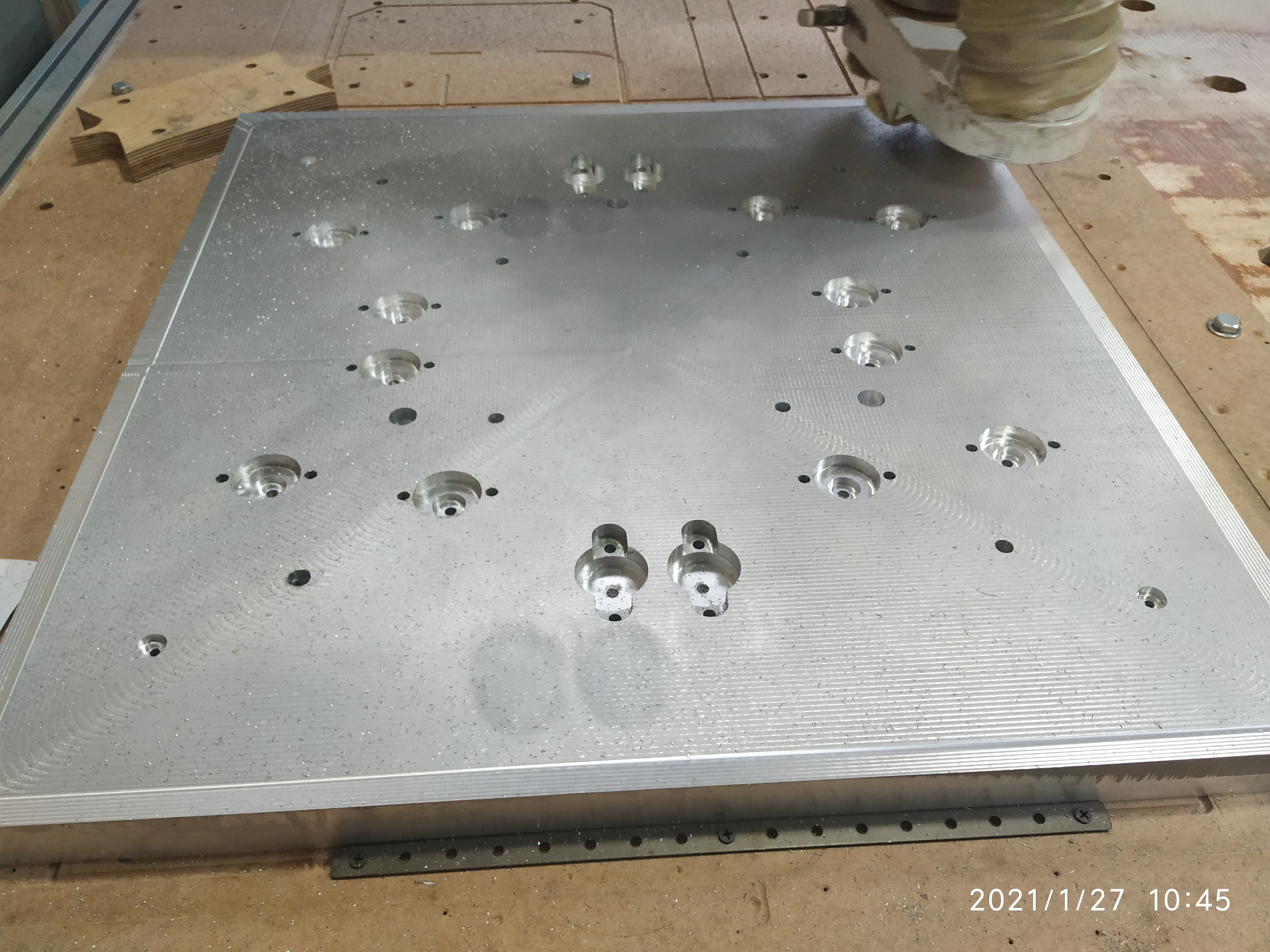

Алюминиевая плита с почти завершённой сеткой зенкованных отверстий на столе ЧПУ-станка.

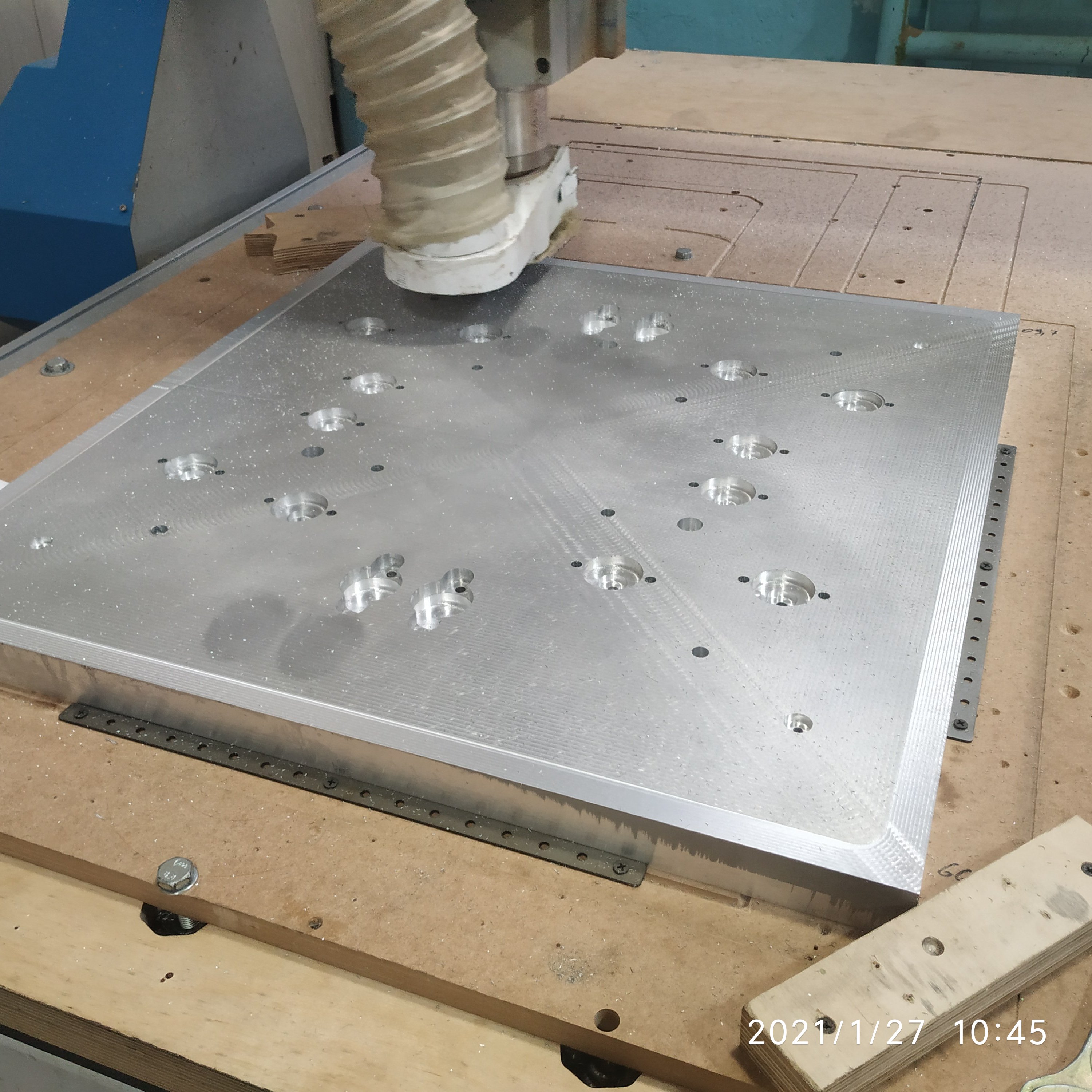

Общий план алюминиевой плиты на ЧПУ-станке — сетка зенкованных отверстий почти завершена.

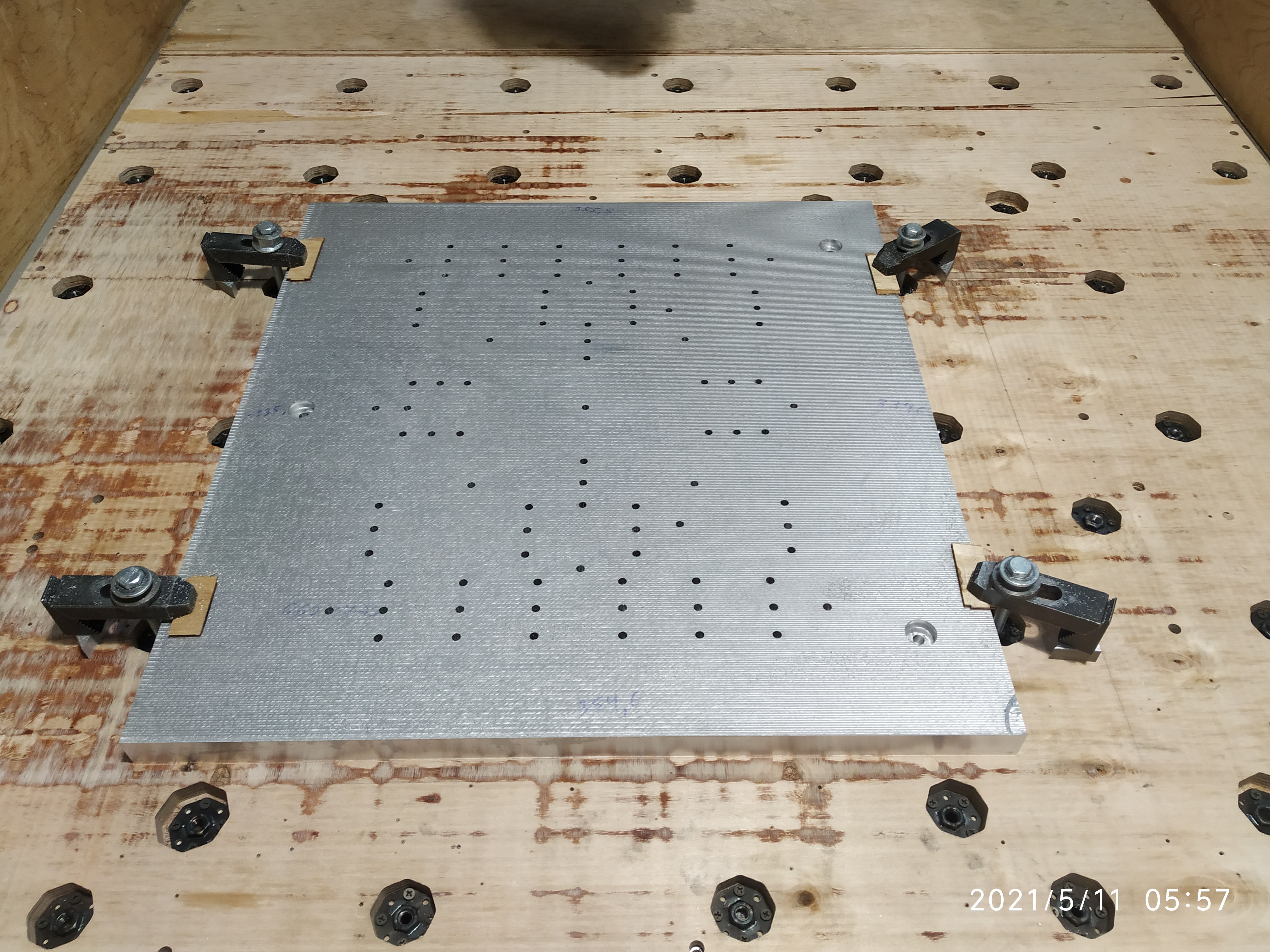

Алюминиевая плита, отфрезерованная по габариту и плоскости, с просверленными отверстиями — контрольный промер размеров.
Крупный план угла алюминиевой плиты с рядом зенкованных отверстий на столе ЧПУ-станка.
Алюминиевая плита с рядом запрессованных стальных цилиндрических вставок на крепёжных винтах.
Материалы
Алюминий Д16Т — основной материал продувных плит. Лёгкий, точно и стабильно обрабатывается на портальном ЧПУ-станке (фрезеровка по контуру и плоскости, сверление, зенковка), выдерживает многократный рабочий цикл продувки на пескострельном автомате.
Стальные вставки — запрессованные цилиндрические втулки с выступающим штифтом, закреплённые винтом с прижимной шайбой. Дают более точную и износостойкую посадку, чем отверстие напрямую в теле алюминиевой плиты.
Как мы работаем
- Чертёж плиты. Получаем чертёж с раскладкой отверстий — под направляющие, под сопла продувки и под крепёж.
- Фрезеровка по контуру и плоскости. Заготовка из алюминия Д16Т фрезеруется на портальном ЧПУ-станке по габариту и плоскости.
- Сверление и зенковка. По всей площади плиты фрезеруется сетка крепёжных отверстий с конической зенковкой; отдельно обрабатываются отверстия под направляющие и сопла продувки.
- Запрессовка стальных вставок. Точные посадочные элементы — стальные втулки со штифтом — запрессовываются и фиксируются винтом с шайбой.
- Контрольный промер. Готовая плита закрепляется прижимами на столе станка, размеры проверяются и фиксируются.
- Отгрузка.
Для каких задач
Продувные плиты — оснастка технологии Cold-Box-Amin внутри направления формовка в землю: холодно твердеющая смесь с газовым отверждением триэтиламином через сопла в плите, устанавливаемой на пескострельный автомат при изготовлении песчаных стержней.
Частые вопросы
Что такое продувная плита?
Газирующая плита для оснастки Cold-Box-Amin — технологии холодно твердеющих смесей, где отверждение песчаного стержня происходит газовым способом: триэтиламин подаётся в стержневой ящик через сопла в теле плиты.
Из чего делают продувные плиты?
Из алюминия Д16Т — материал точно обрабатывается на фрезерном ЧПУ-станке и выдерживает многократный рабочий цикл продувки.
Какой максимальный размер продувной плиты вы изготавливаете?
До 1000×1200×50 мм за одну установку на портальном ЧПУ-станке.
Зачем в плите стальные вставки?
Запрессованные стальные втулки со штифтом — точные посадочные элементы для направляющих и фиксации оснастки, они обеспечивают повторяемую сборку при каждом цикле продувки.
Можно ли заказать плиту нестандартного размера или раскладки отверстий?
Да, изготавливаем по чертежу заказчика — размер, число и раскладка отверстий под сопла и направляющие определяются конструкцией конкретного пескострельного автомата.
Почему продувная плита нужна именно для машинного изготовления стержней?
Продувная плита — часть оснастки пескострельного автомата: она закреплена на нём вместе со стержневым ящиком и подаёт газ-отвердитель за один цикл продувки. Это узкоспециализированная оснастка именно для машинного цикла — при ручной формовке стержней (без пескострельного автомата) она не используется.
