Что такое 3D-моделирование оснастки и зачем оно нужно
3D-моделирование литейной оснастки — инженерный этап перед фрезеровкой: от чертежа или эскиза до готовой 3D-модели стержня, стержневого ящика или модельной оснастки, запрограммированной для обработки на ЧПУ-станке. НижТочПро выполняет 3D-моделирование и CAM-программирование в Нижнем Новгороде — для промышленных корпусных деталей (например, корпус смесителя, рычаг, горелка, поворотный фланец) и декоративных изделий.
Что мы делаем
- 3D CAD-модель изделия — по чертежу, эскизу или фотографии, прежде чем приступать к изготовлению оснастки
- Проектирование сборки песчаных стержней целиком — для сложных промышленных корпусных деталей сначала строится вся сборка стержней в 3D, а затем каждый стержень переводится в отдельную 3D-модель стержневого ящика
- CAM-программирование фрезерной обработки — построение траекторий инструмента и симуляция снятия материала в CAM-программе перед запуском на станке
- Демонстрационная 3D-печать — вспомогательные элементы и прототипы печатаются на 3D-принтере параллельно с фрезерной обработкой на ЧПУ
- Контроль геометрии готовой оснастки — 3D-сканирование с контрольными точками для сверки с исходной моделью
Примеры выполненных работ
3D CAD-модель декоративного якоря — эскиз конструкции перед изготовлением.

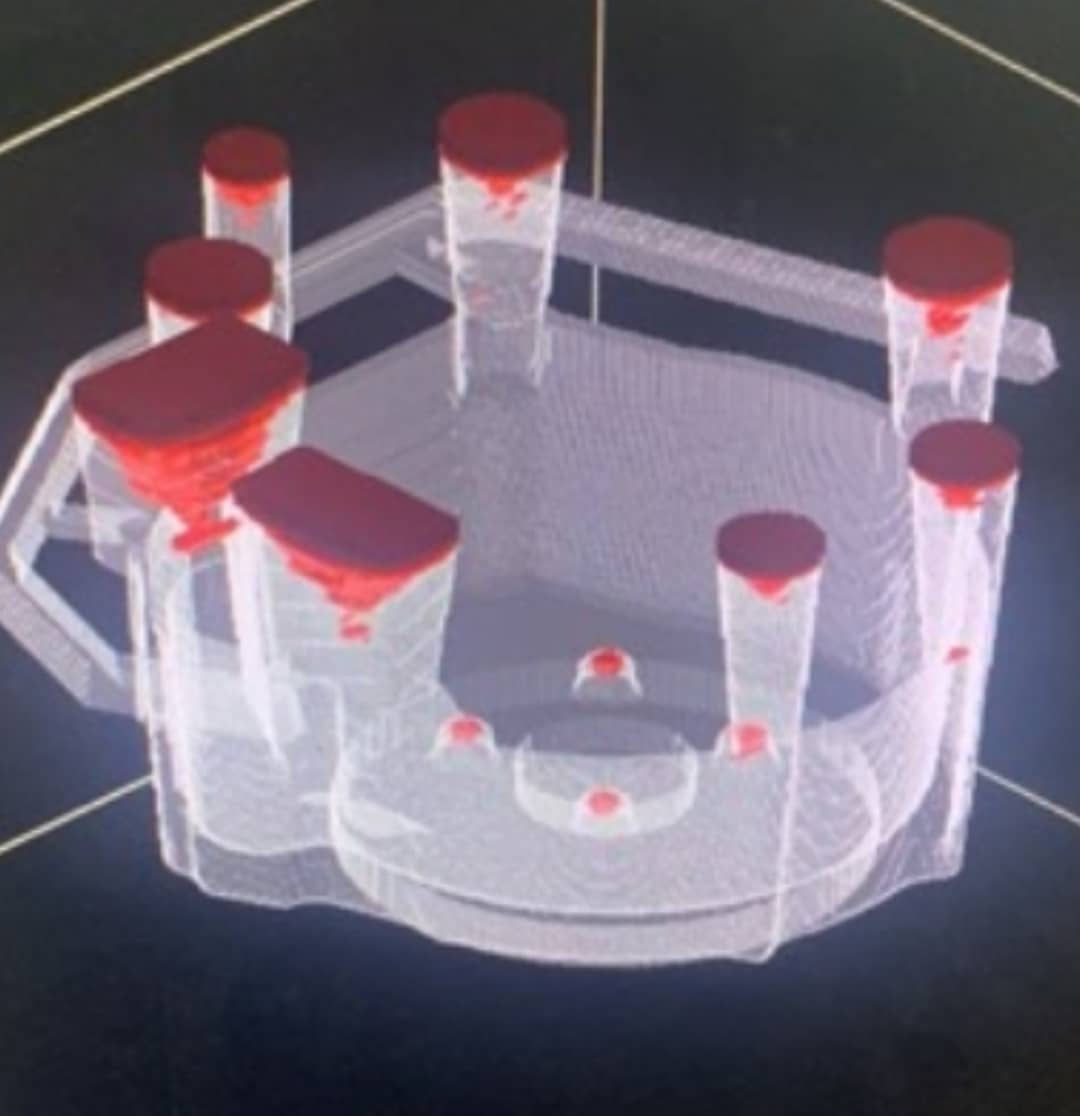

3D-скан литейной оснастки со штифтами — контрольные точки для сверки с исходной моделью отмечены на скане.

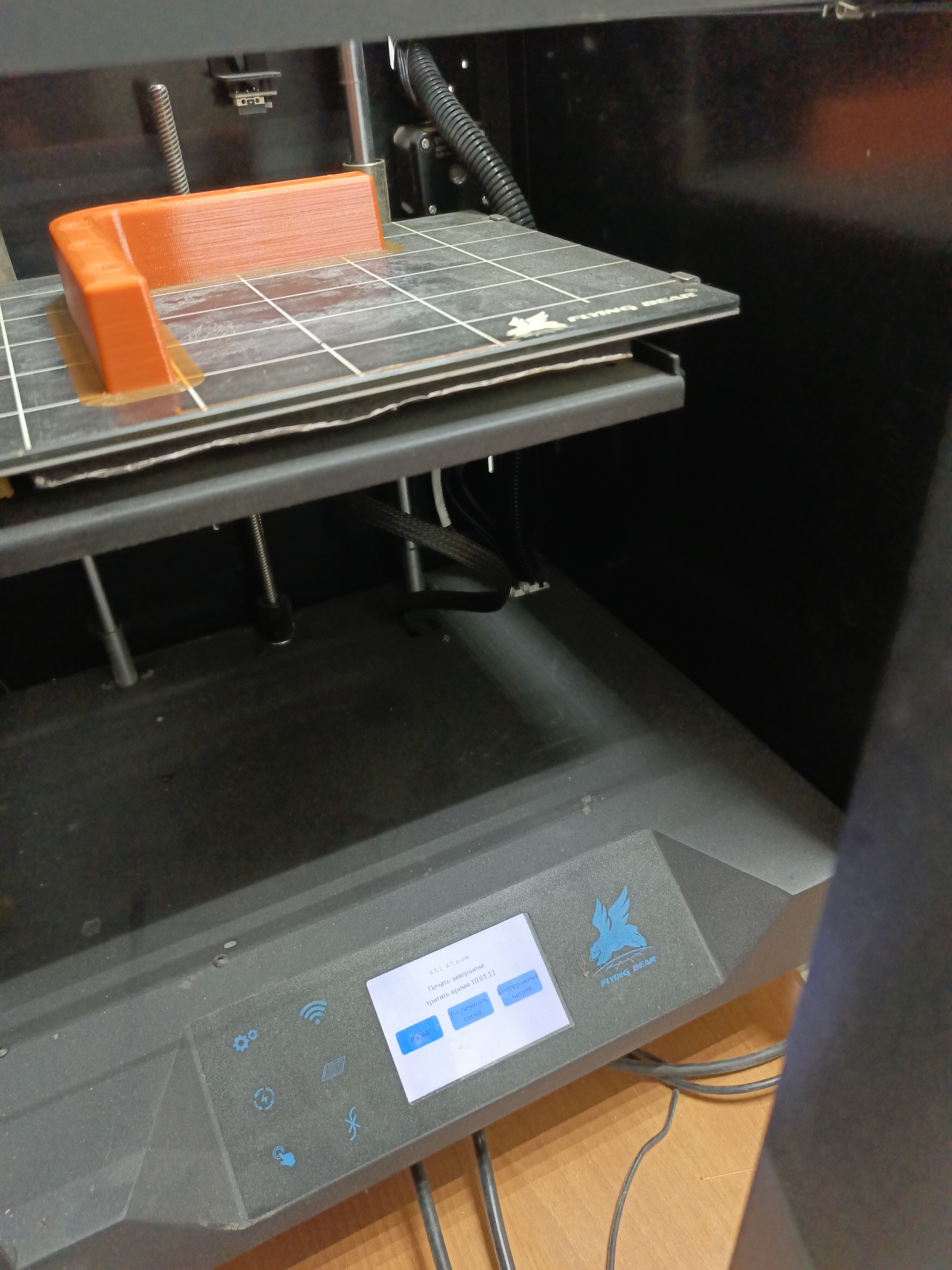

Готовая 3D-печатная деталь на столе 3D-принтера — демонстрация вспомогательного оборудования мастерской, используемого наряду с фрезерным ЧПУ-станком.

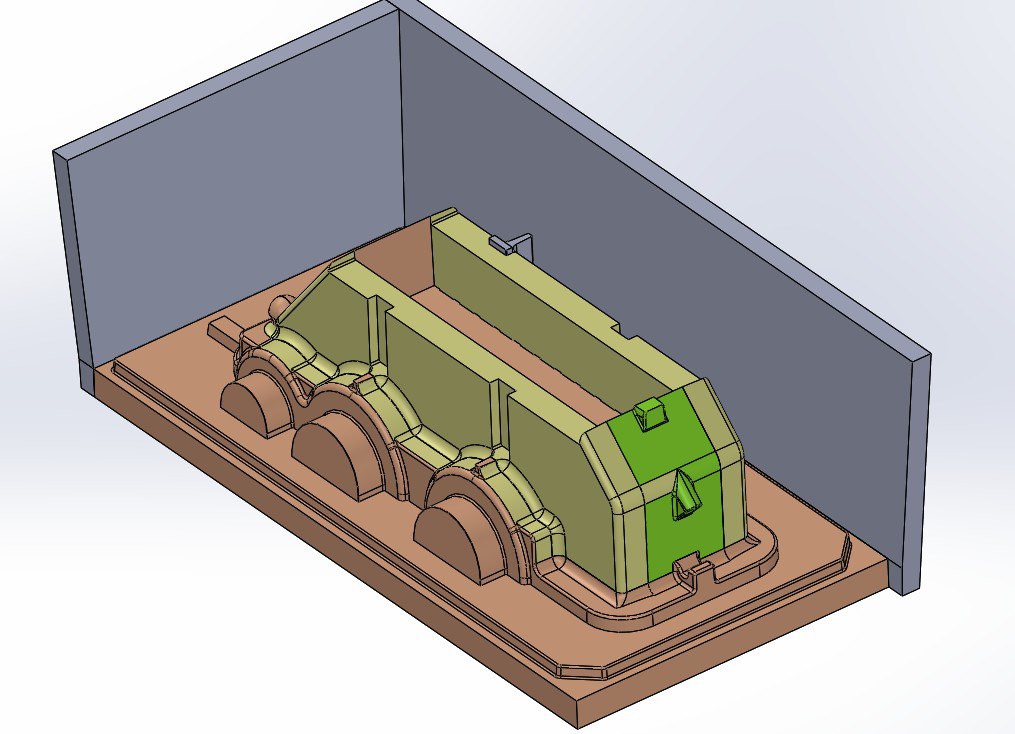

3D-модель песчаного стержня с тремя полукруглыми опорами-люльками в упаковочном коробе.

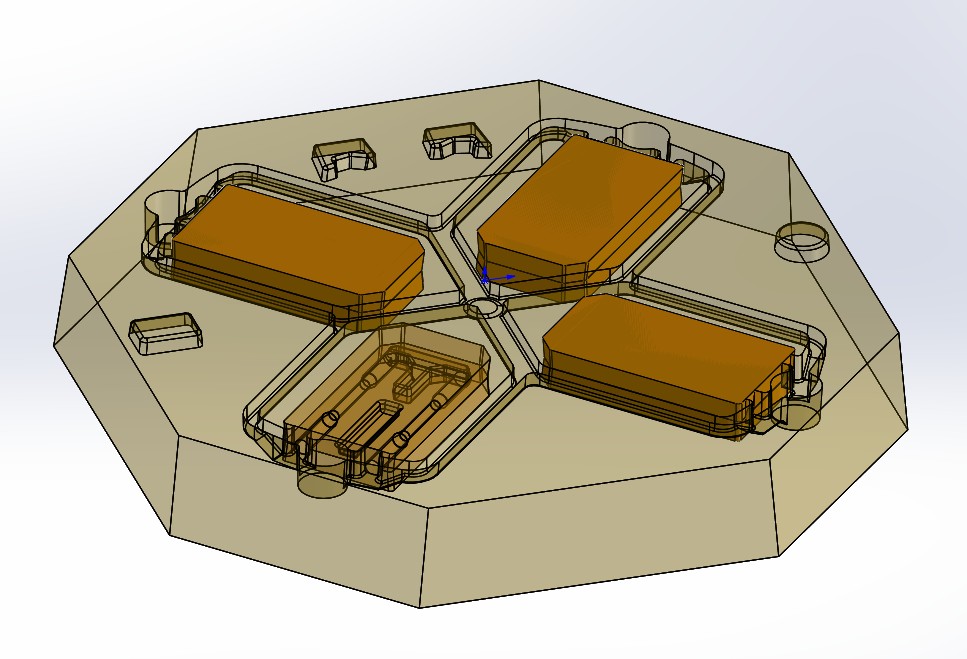

3D-модель четырёх одинаковых песчаных стержней, расположенных по кругу на восьмиугольном основании.

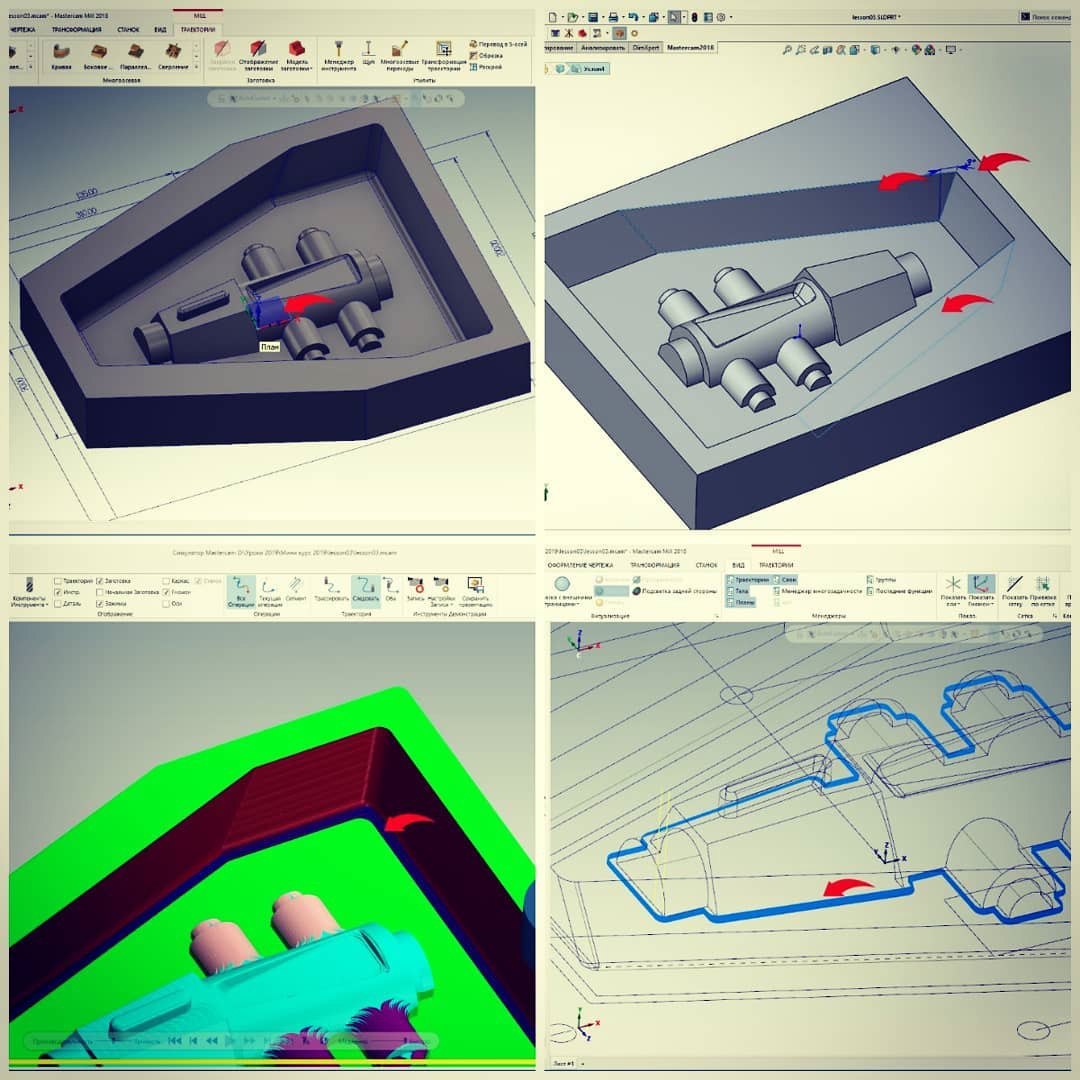

Коллаж скриншотов CAM-программирования фрезерной обработки модельной оснастки: построение траекторий инструмента и симуляция снятия материала.

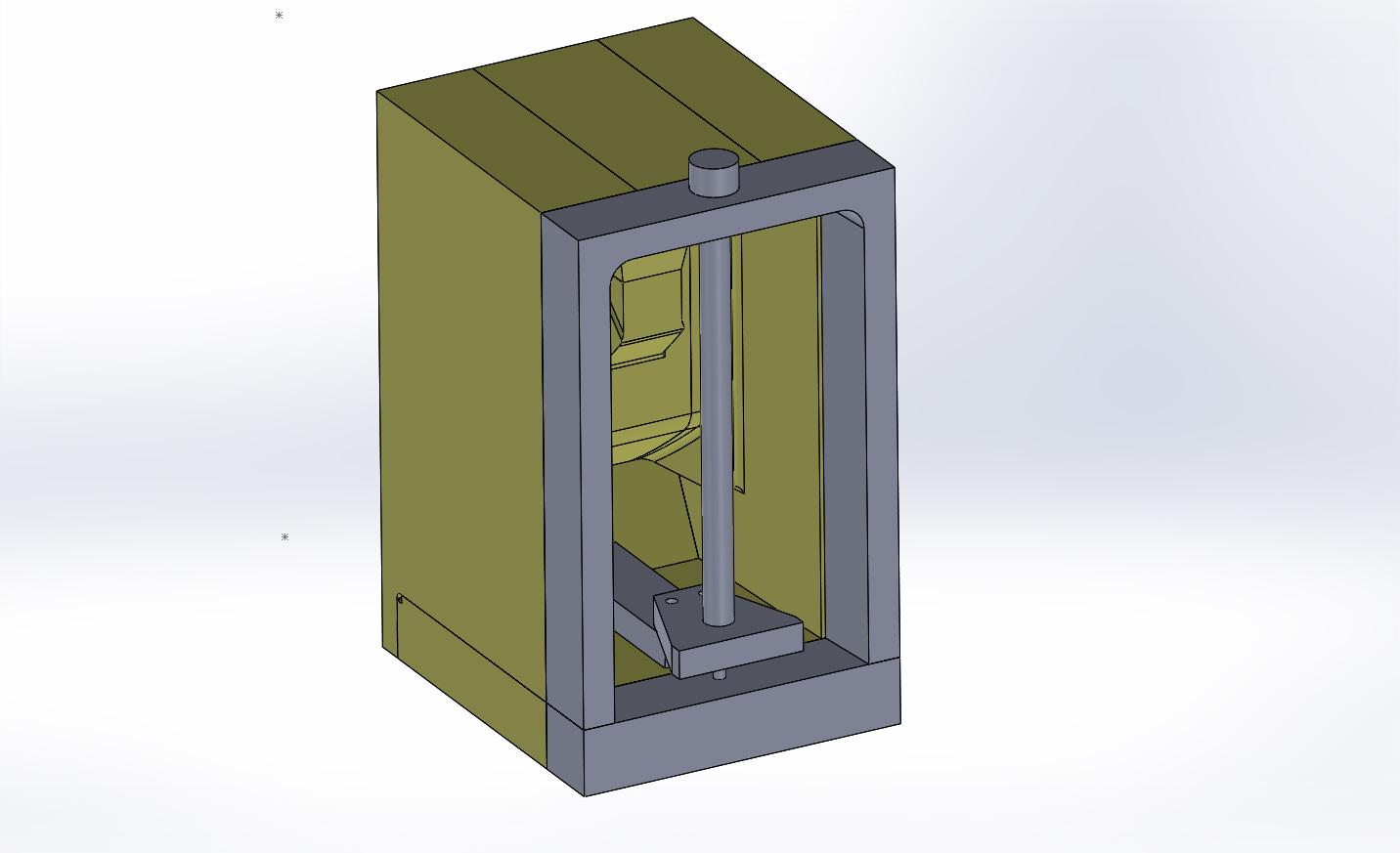

3D-модель стержневого ящика в разрезе — сборка со стержнем-штоком по центру.

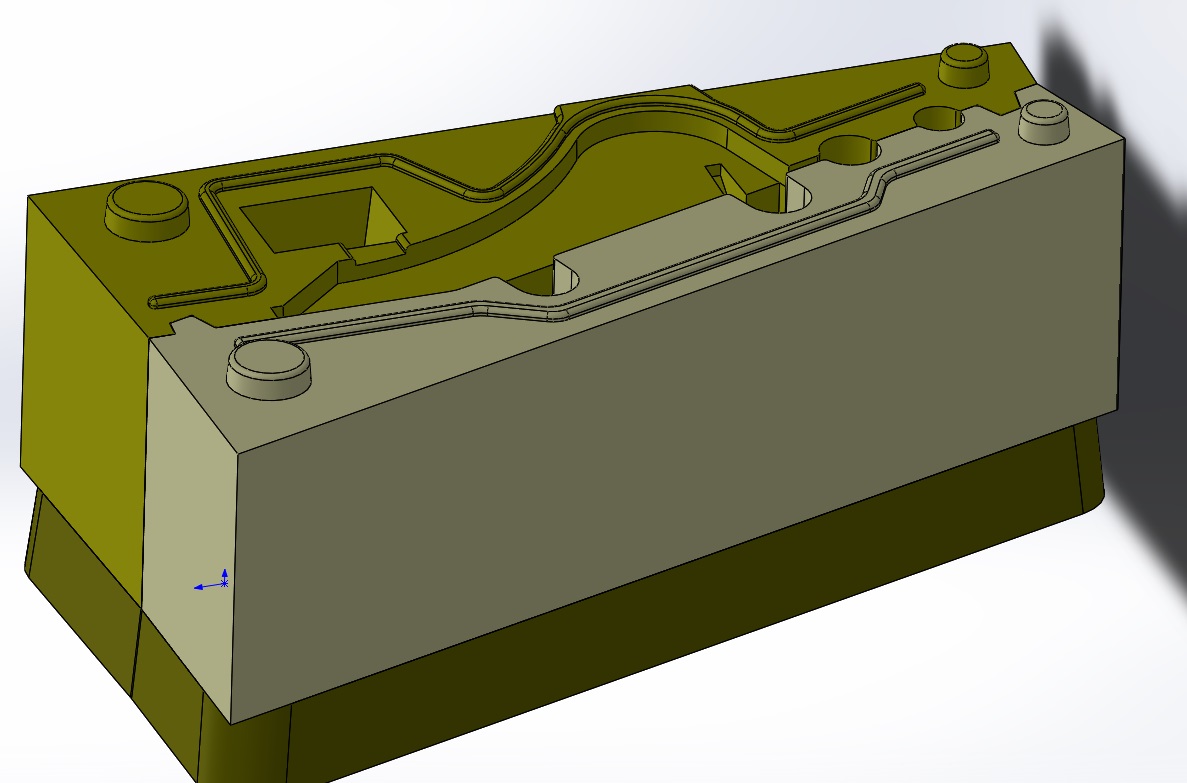

3D-модель сборки песчаных стержней в разрезе — извилистый литниковый канал с несколькими технологическими приливами.

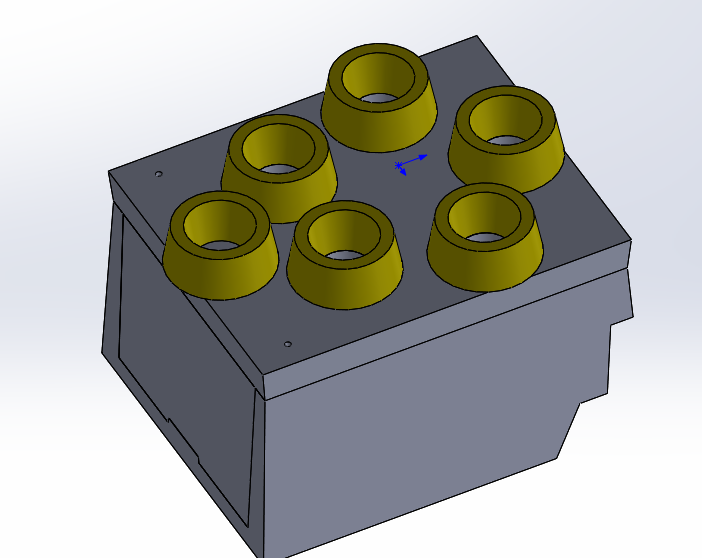

3D-модель сборки песчаных стержней с шестью питающими чашами на общем основании.
Материалы
3D-модель — основа для изготовления физической оснастки: корпус стержневого ящика фрезеруется из фанеры ФСФ или МДФ, формообразующая часть — из модельного пластика. Вспомогательные элементы и демонстрационные детали при необходимости печатаются на 3D-принтере из ABS- или PLA-пластика.
Как мы работаем
- Чертёж, эскиз или образец.
- 3D-моделирование изделия в 3D CAD-программе.
- Проектирование сборки песчаных стержней целиком (для сложных корпусных деталей) — до перевода каждого стержня в отдельную модель стержневого ящика.
- CAM-программирование — построение траекторий инструмента, симуляция снятия материала в CAM-программе.
- Фрезеровка на ЧПУ-станке по готовой программе.
- Демонстрационная 3D-печать вспомогательных элементов при необходимости.
- Контроль геометрии — 3D-сканирование готовой оснастки, сверка с моделью по контрольным точкам.
Для каких задач
3D-моделирование и CAM-программирование — инженерный этап перед изготовлением оснастки для формовки в землю: промышленные корпусные детали (смесители, рычаги, горелки, поворотные фланцы), которые затем переводятся в стержневые ящики и модельную оснастку.
Частые вопросы
В какой программе вы проектируете оснастку?
Используем 3D CAD-программу для моделирования и отдельную CAM-программу для построения траекторий фрезерной обработки — конкретное программное обеспечение не разглашаем, важен результат: точная 3D-модель и отлаженная программа обработки.
Зачем сначала проектировать всю сборку стержней, а не сразу отдельный стержневой ящик?
Сборка целиком показывает, как стержни соединяются между собой и с литниковой системой — это позволяет проверить геометрию до того, как каждый стержень переводится в отдельную 3D-модель стержневого ящика.
Используете ли вы 3D-печать?
Да, для вспомогательных элементов и демонстрационных моделей — печатаем на 3D-принтере параллельно с фрезерной обработкой на ЧПУ.
Можно ли заказать только 3D-модель, без изготовления оснастки?
Да, 3D-модель можно заказать отдельно — например, для согласования геометрии перед запуском в производство.
Как проверяется точность готовой оснастки?
3D-сканированием: геометрия готовой оснастки сверяется с исходной моделью по контрольным точкам.
Смотрите также
Тот же мастер выполняет промышленную фрезеровку металлов и пластиков на ntp52.ru.
Сделать заказ
Работаем по чертежу, эскизу или образцу. Ответим в течение 2 часов в рабочее время. Нижний Новгород, отгрузка по всей России.
