Что мы прорабатываем в 3D
Перед изготовлением стержневого ящика для декоративной или архитектурной отливки НижТочПро в Нижнем Новгороде прорабатывает конструкцию в 3D: рассчитывает массу и объём песчаного стержня, продумывает разборку составной оснастки на несколько вставок и порядок выбивки готового стержня.
Что мы делаем
- 3D-модель песчаного стержня с расчётом массы и объёма — плотность формовочного песка задаётся в программе (около 1700 кг/м³), масса рассчитывается автоматически
- Проработка многосоставных вставок — например, зеркально симметричные вставки формообразующей полости, отдельные ползуны-вставки вокруг центральной рамы
- Порядок разборки и выбивки — последовательность съёма элементов оснастки фиксируется прямо на 3D-модели
- Сборка нескольких стержней на общей плите — с посадочными гнёздами и креплениями
Примеры выполненных работ

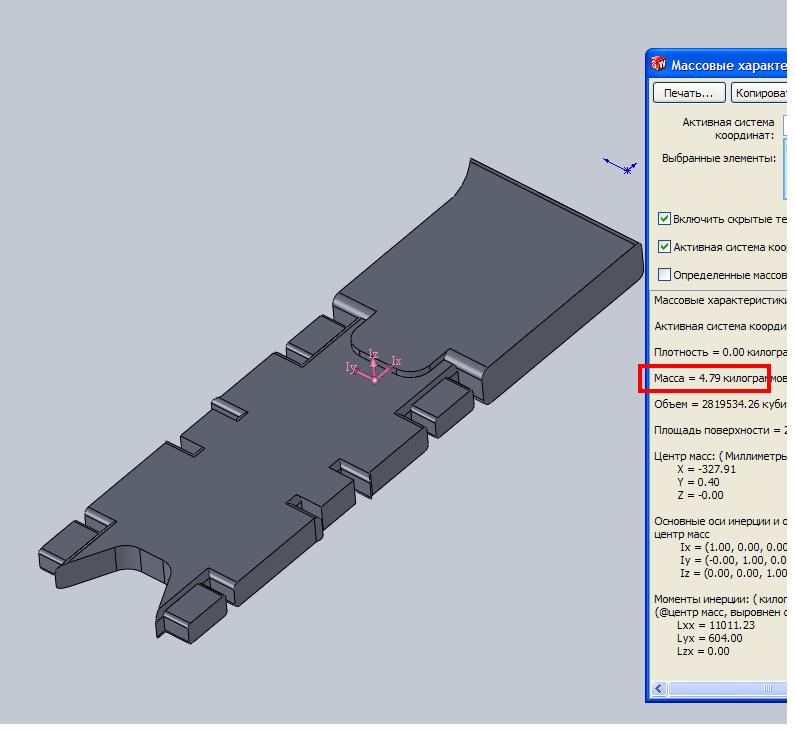

3D-модель песчаного стержня со ступенчатыми пазами — расчёт массы (4,79 кг) в 3D CAD-программе.

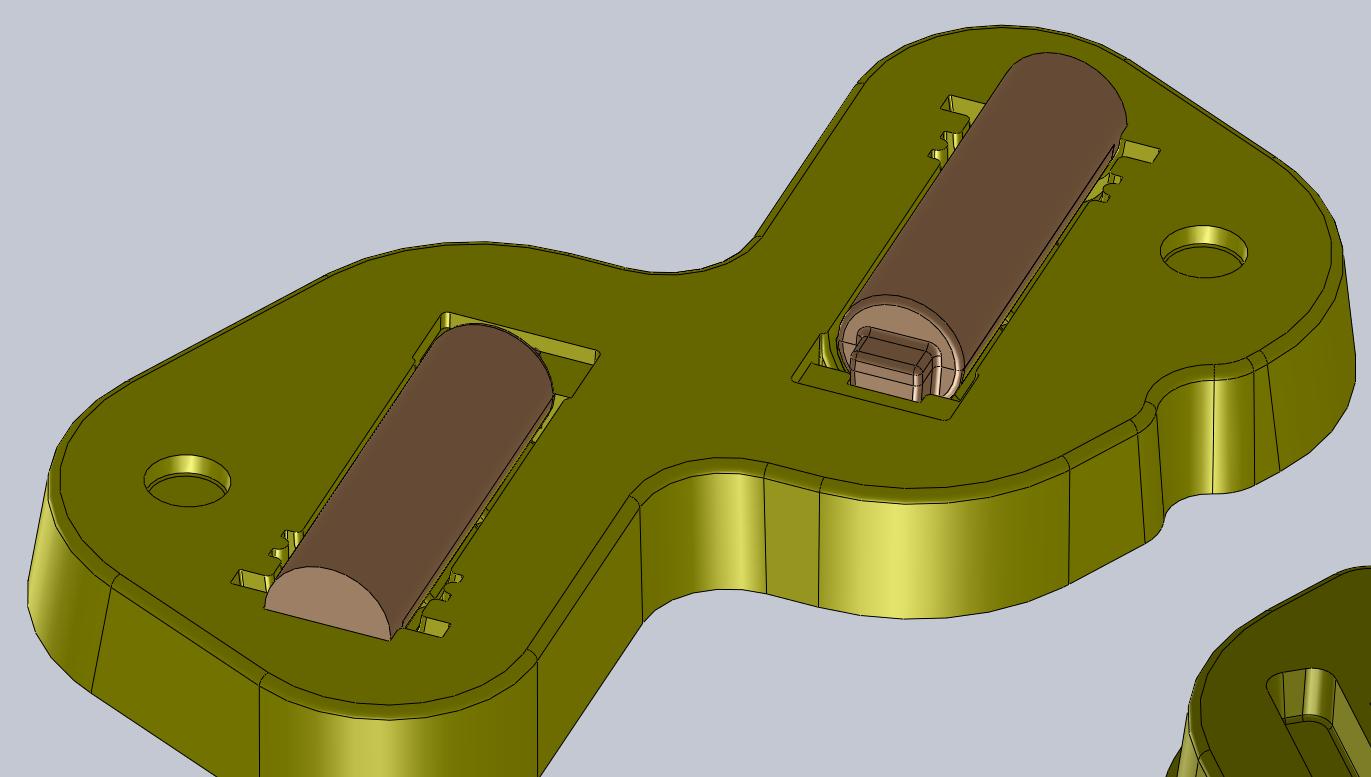

3D-модель песчаных стержней в сборке песчаной формы — два цилиндрических стержня на общей плите.

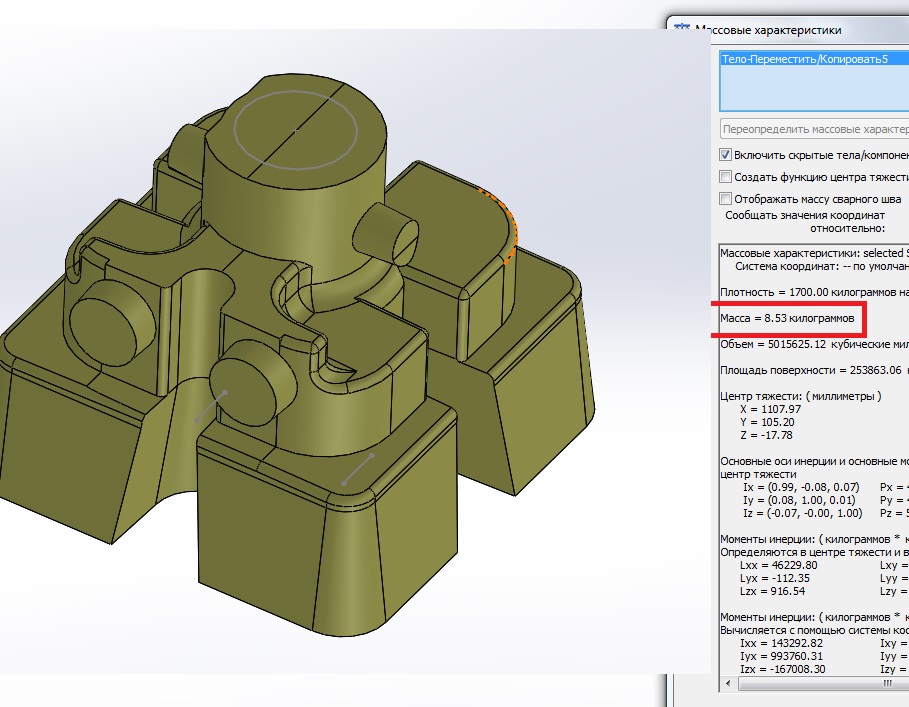

3D-модель песчаного стержня со сложной геометрией — расчёт массы 8,53 кг при плотности формовочного песка 1700 кг/м³.

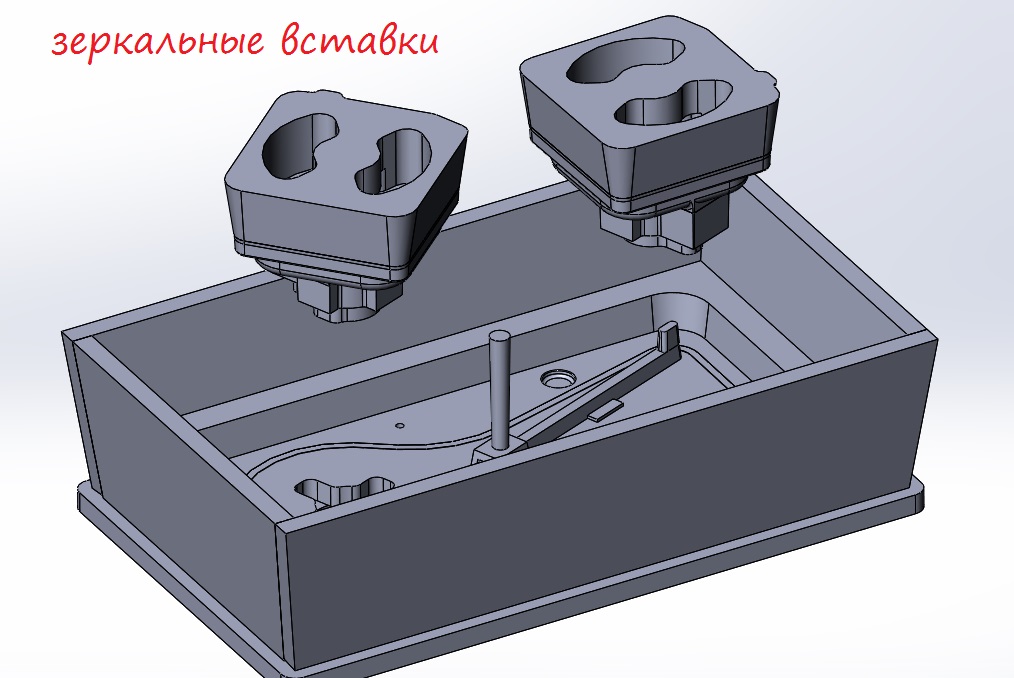

3D-модель стержневого ящика с двумя зеркальными вставками формообразующей полости.

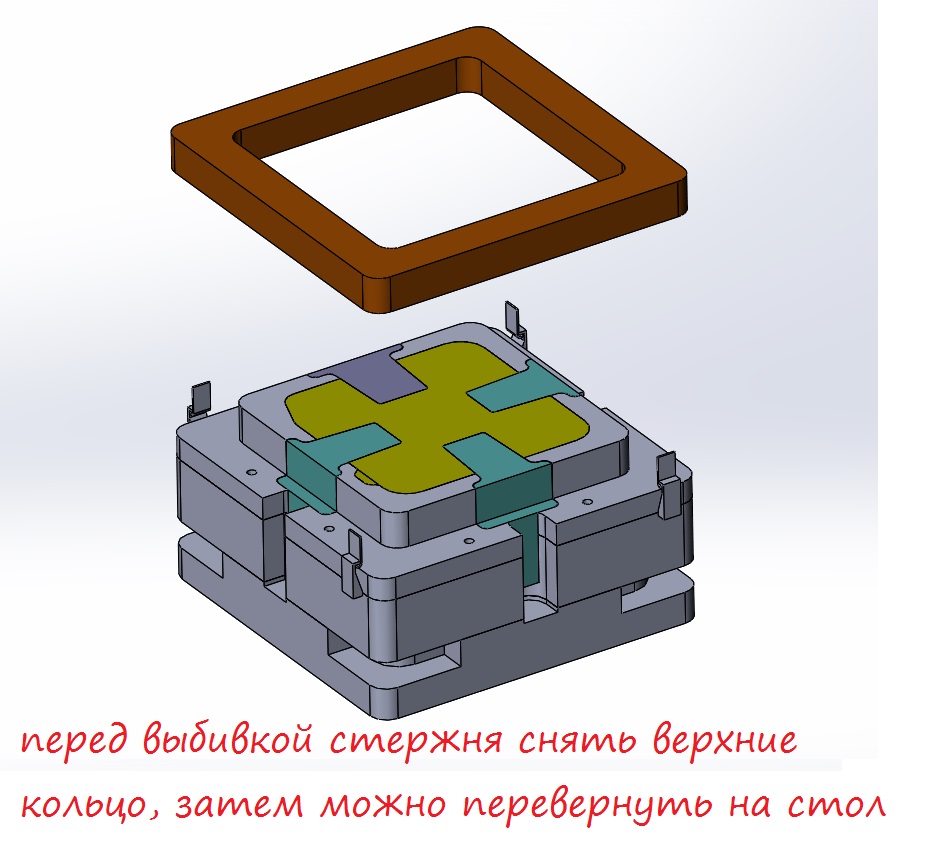

3D-модель стержневого ящика с крестообразным стержнем и съёмным верхним кольцом — инструкция по порядку выбивки.
Как мы работаем
- Чертёж или эскиз декоративного элемента.
- 3D-моделирование стержня в 3D CAD-программе — с расчётом массы и объёма.
- Проработка составной оснастки — зеркальные и дополнительные вставки, если полость сложной формы.
- Определение порядка разборки — фиксируется на модели для удобства работы в цехе.
- Перевод модели в физическую оснастку.
Для каких задач
Инженерная подготовка оснастки для художественного литья — этап перед изготовлением оснастки для художественного литья.
Частые вопросы
Зачем рассчитывать массу песчаного стержня заранее?
Чтобы оценить расход формовочной смеси и вес готовой оснастки в работе — расчёт делается прямо в 3D CAD-программе по заданной плотности песка.
Что такое зеркальные вставки?
Парные симметричные элементы формообразующей полости — например, для декоративных элементов с зеркальной геометрией.
Зачем на 3D-модели фиксируют порядок разборки?
Чтобы в цехе точно знали последовательность съёма элементов оснастки при выбивке готового стержня — без путаницы при сборке.
Отличается ли 3D-проектирование для художественного литья от промышленного?
Сам процесс тот же — 3D-модель, расчёт массы, проработка составной оснастки; отличие в геометрии: декоративные и архитектурные формы вместо промышленных корпусных деталей.
Смотрите также
Тот же мастер выполняет промышленную фрезеровку металлов и пластиков на ntp52.ru.
Сделать заказ
Работаем по эскизу, фотографии или образцу изделия. Ответим в течение 2 часов в рабочее время. Нижний Новгород, отгрузка по всей России.
