Что такое модель для ЛГМ и как это работает
ЛГМ (литьё по газифицируемым моделям) — технология, при которой пенопластовая модель закладывается прямо в форму и при заливке расплавленного металла испаряется (газифицируется), оставляя точный отпечаток детали. Разъёмная форма и стержневой ящик не нужны — геометрию задаёт сама модель. НижТочПро фрезерует пенопластовые модели для ЛГМ в Нижнем Новгороде — от простых втулок и посадочных деталей до сложной резной декоративной пластики, по чертежу или эскизу.
Что мы изготавливаем
- Модели промышленных деталей — рабочие колёса (крыльчатки) вентиляторов с изогнутыми лопастями, втулки с раструбом, П-образные трубные патрубки, ступенчатые и катушкообразные детали
- Винтовые (шнековые) модели — цилиндрические заготовки с рифлёным винтовым профилем, фрезеруются на поворотной оси станка
- Декоративные и архитектурные модели — объёмный резной рельеф: например, медальон с херувимом в лавровом венке для литья чугунного элемента ограды храма
- Партии одинаковых моделей — несколько идентичных деталей фрезеруются из одного блока пенопласта (кольца, ступенчатые конические фигуры) и затем разделяются
- Тонкие лопастные модели — на время фрезеровки фиксируются между фанерными накладками, чтобы деталь не деформировалась и не сломалась
Примеры выполненных работ
Пенопластовая модель декоративного медальона с херувимом в лавровом венке и лентой — заготовка для литья методом ЛГМ.
Пенопластовая модель рабочего колеса вентилятора с изогнутыми лопастями на фрезерованной подставке.

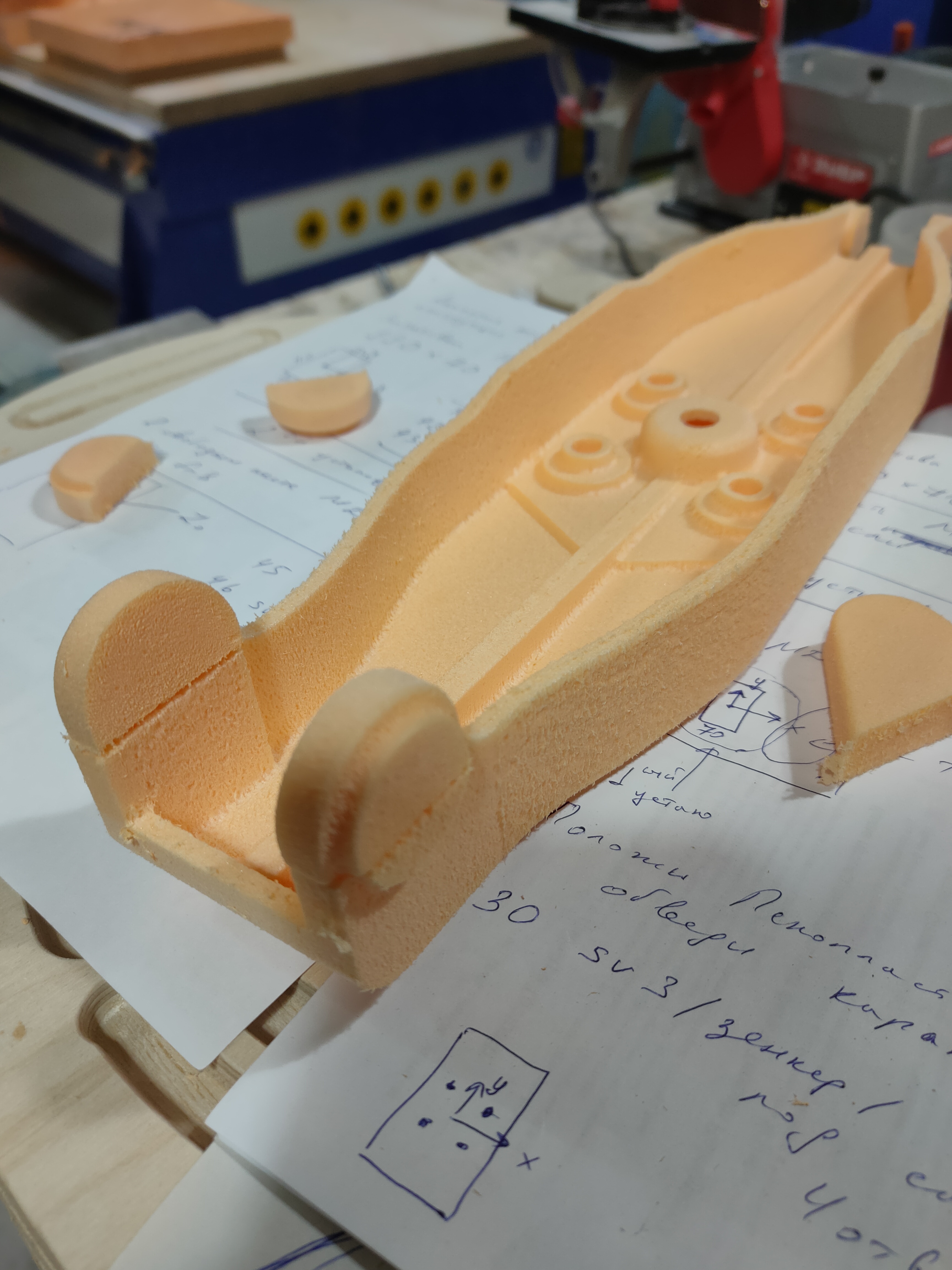

Готовая пенопластовая модель для литья методом ЛГМ в виде вытянутого лодкообразного корпуса с внутренней полостью, в которой расположены четыре ступенчатые бобышки с отверстиями вокруг центрального углубления.

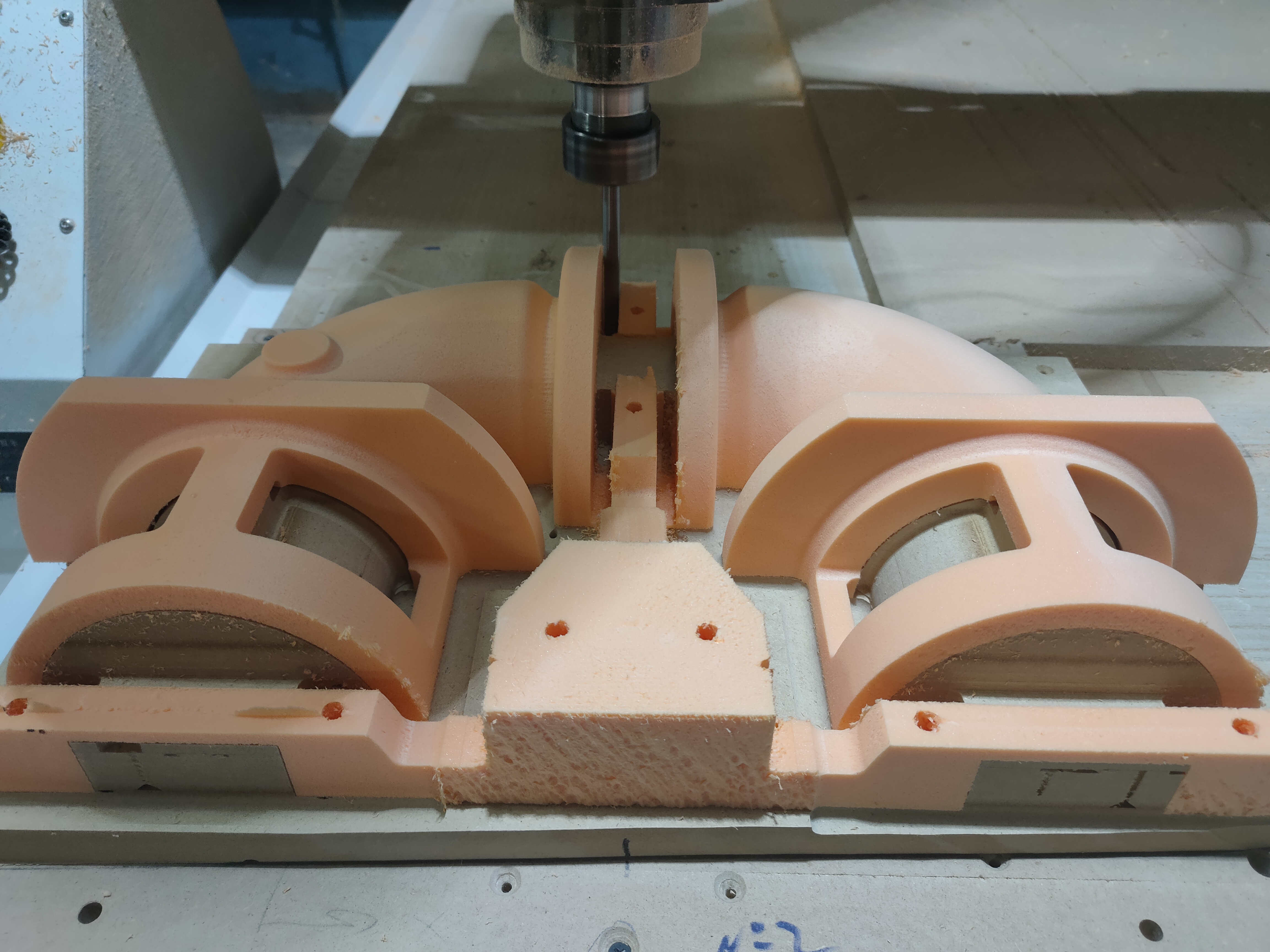

П-образный трубный патрубок из светло-кремового пенопласта фрезеруется на ЧПУ-станке: между двумя коленами ещё виден неотделённый фрагмент заготовки — первый установ.

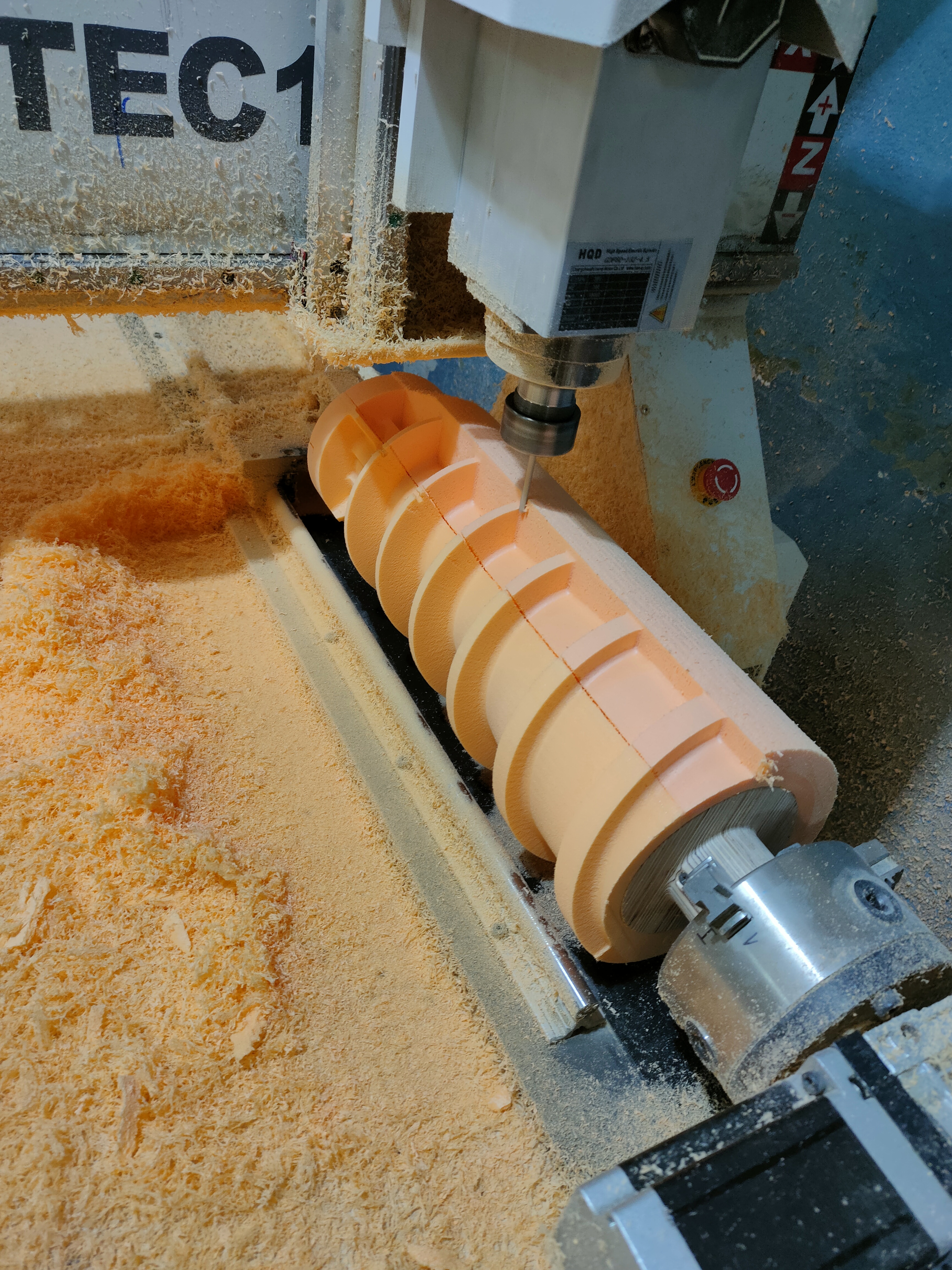

Цилиндрическая пенопластовая заготовка с винтовым рифлёным профилем фрезеруется на ЧПУ-станке с поворотной осью — заготовка зажата в цанговом патроне, шпиндель прорезает линию вдоль витков.

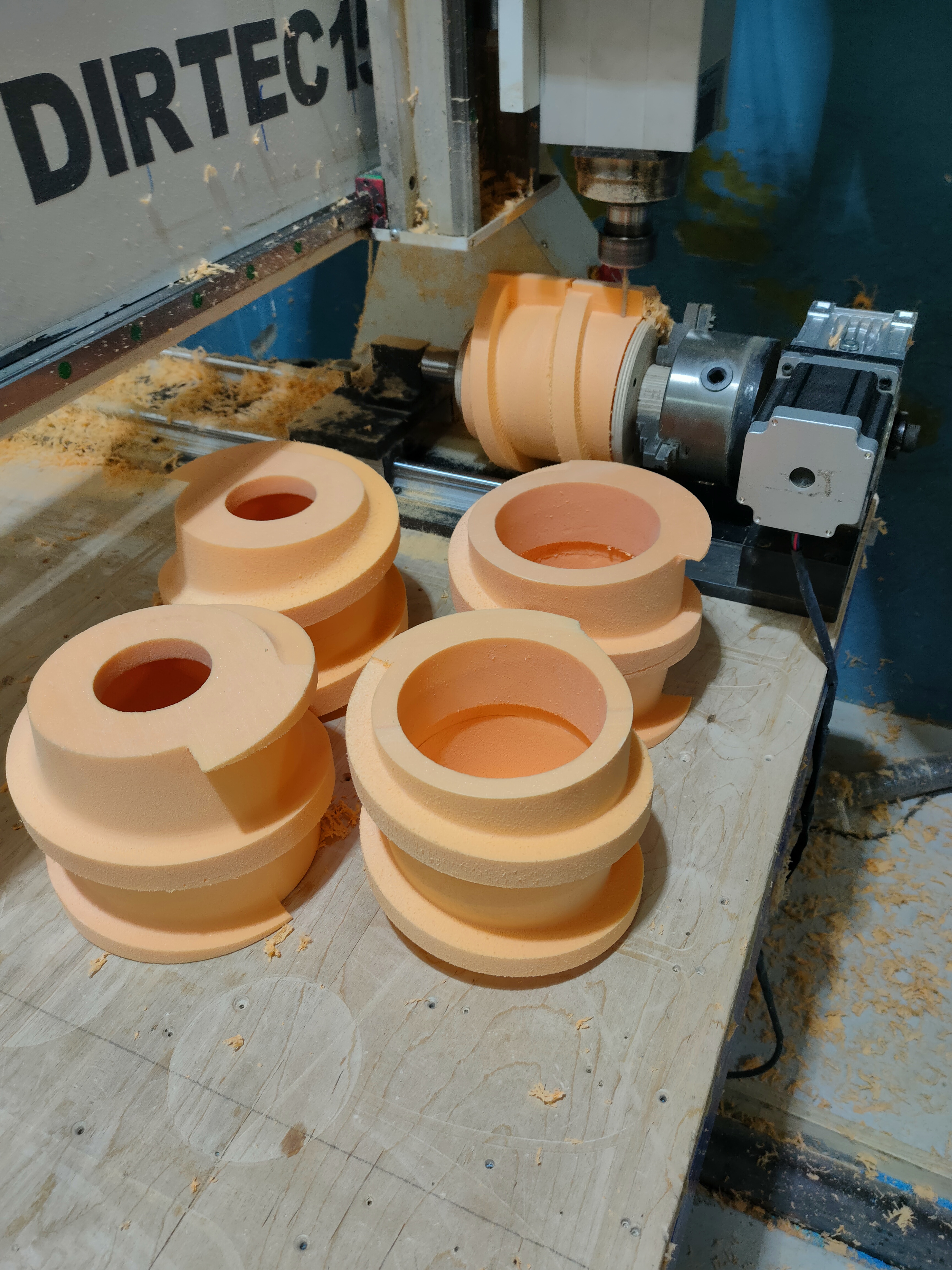

Цилиндрическая пенопластовая втулка со ступенчатым профилем обрабатывается в цанговом патроне поворотной оси станка. Рядом — четыре готовые аналогичные втулки с раструбом и сквозным отверстием.

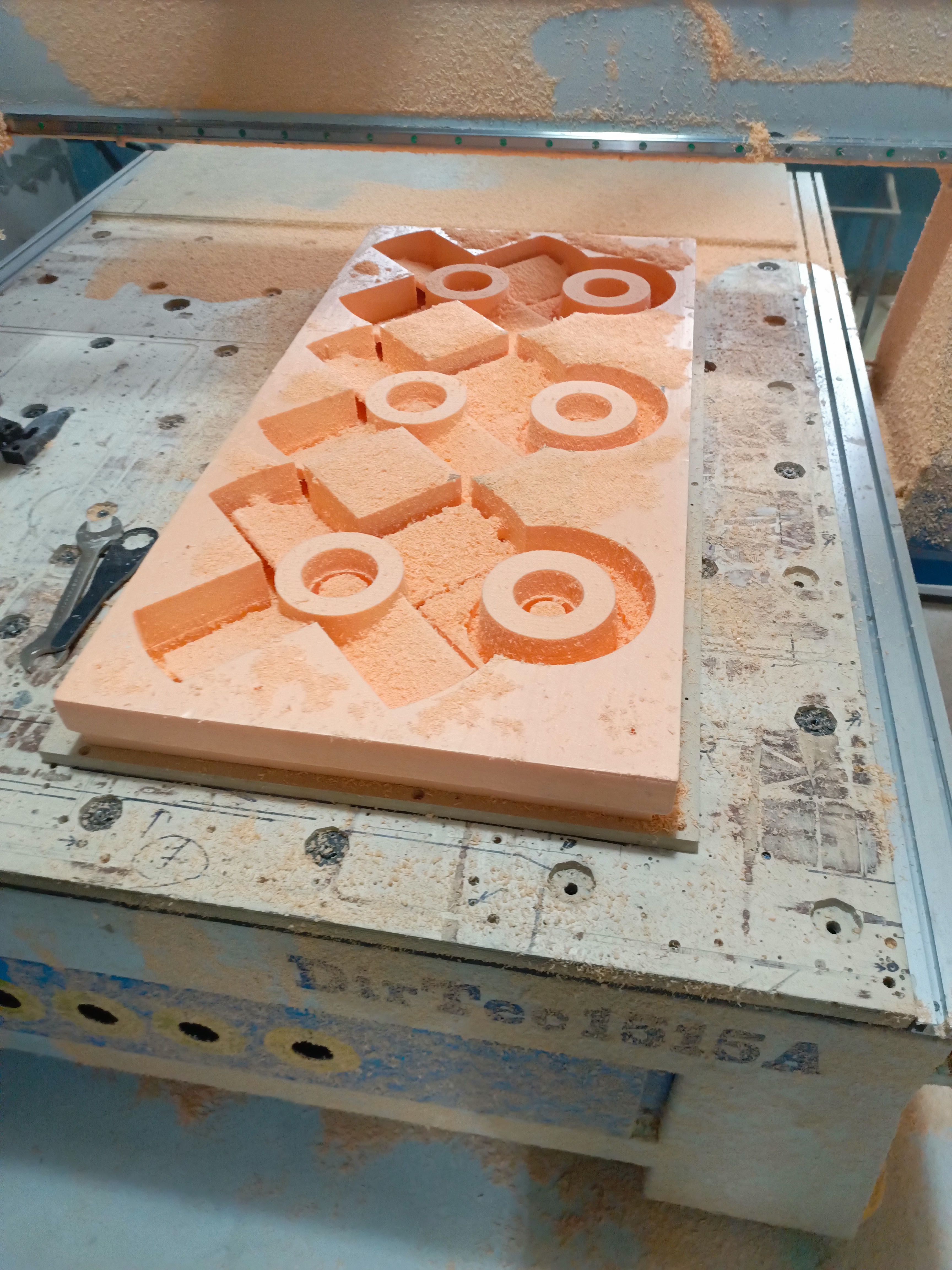

Заготовка из пенопласта с шестью одинаковыми кольцевыми моделями, расположенными в два ряда по три и соединёнными между собой неотделёнными остатками материала.

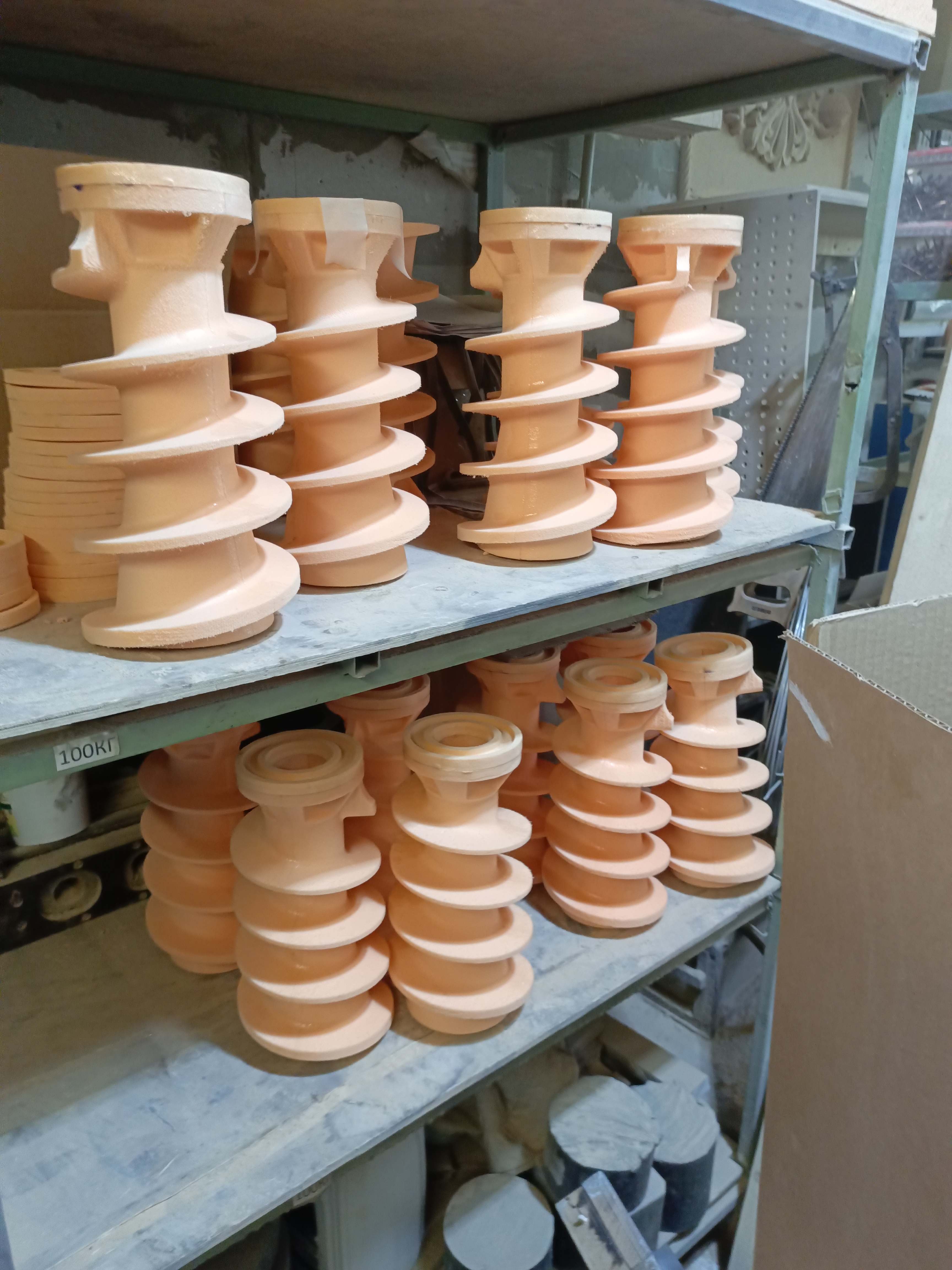

На стеллаже мастерской рядами расставлены одинаковые пенопластовые модели: центральный стержень с последовательностью дисков убывающего диаметра, формирующих ступенчатую коническую фигуру.
Материалы
Пенопласт — единственный материал для моделей ЛГМ. Лёгкий, хорошо держит геометрию при фрезеровке и полностью испаряется при заливке расплавленного металла, не оставляя следов в отливке. НижТочПро работает с пенопластом разных оттенков (персиковый, светло-кремовый, голубой) в зависимости от партии материала — на итоговый отпечаток в форме цвет не влияет.
Как мы работаем
- Чертёж или эскиз. Получаем чертёж модели или эскиз, для декоративных элементов — референс рельефа.
- Фрезеровка на ЧПУ. Модель фрезеруется на портальном ЧПУ-станке; для цилиндрических и винтовых форм используется поворотная ось.
- Первый установ. На черновом этапе модель остаётся частично соединённой с неотделёнными остатками блока — так деталь устойчиво держится на столе станка.
- Отделение и чистовая обработка. После черновой выборки модель отделяется от остатков блока и дорабатывается на чистовых проходах — включая детальную резьбу рельефа для декоративных моделей.
- Фиксация тонких элементов. Лопастные и другие тонкие модели на время фрезеровки зажимаются между фанерными накладками, чтобы не деформировались.
- Партии одинаковых моделей. При заказе нескольких одинаковых деталей они фрезеруются из одного блока и разделяются после обработки.
- Упаковка и отгрузка в литейный цех.
Для каких задач
Пенопластовые модели — оснастка технологии ЛГМ — литьё по газифицируемым моделям. Готовые модели могут объединяться в модельные кластеры под общую литниковую систему, а для точного позиционирования модели при повторных установах используются фанерные кондукторы.
Частые вопросы
Что такое ЛГМ?
Литьё по газифицируемым моделям: пенопластовая модель закладывается в форму, и при заливке расплавленного металла она испаряется (газифицируется), оставляя точный отпечаток детали — без разъёмной формы и стержней.
Из чего делают модели для ЛГМ?
Из пенопласта — лёгкого материала, который полностью испаряется при заливке металла, не оставляя следов в отливке.
Можно ли сделать декоративную резную модель, а не только техническую деталь?
Да — фрезеруем объёмный резной рельеф любой сложности: архитектурный декор, элементы ограды, памятные изделия.
Что такое «первый установ»?
Этап обработки, когда модель ещё частично соединена неотделёнными остатками пенопластового блока — так деталь устойчиво держится на столе станка до финальной обработки.
Можно ли изготовить партию одинаковых моделей?
Да, несколько идентичных моделей фрезеруются из одного блока пенопласта и затем разделяются — это быстрее и дешевле, чем изготавливать каждую отдельно.
